ABC! WLED Controller Board mini 5V/12V (ESP32)

MyHome-Control von Dr.-Ing. Wladislaw Waag

Anzahl	Stückpreis
Bis 2	20,90 €*
Bis 4	20,45 €*
Ab 5	19,95 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ausverkauft, bald wieder verfügbar

Produktnummer: HW10014

Produktinformationen "ABC! WLED Controller Board mini 5V/12V (ESP32)"

Dieser Artikel wird nicht mehr produziert. Wählen Sie bitte eine Alternative, z.B. WLED Controller V73 mini 5-24V.

Beschreibung:

WLED Controller Board mini bestückt mit einem ESP32 Mikrocontroller, LevelShifter etc.
Anschlüsse müssen vom Kunde selbst angelötet werden (z.B. Terminal Block oder LED Streifen direkt).

Einen hilfreichen WLED FAQ findet man unter https://wled-faq.github.io/

Eigenschaften:

Bis zu 4 LED Streifen steuerbar: 4 Ausgänge vorhanden (DAT, CLK, DAT2, CLK2, wobei CLK und CLK2 Ausgänge auch als Datenausgänge verwendet werden können)
Sehr kompakt: Größe nur ca. 61x26x5 mm
Mit 5V und 12V LED Streifen verwendbar, kein Umschalten notwendig
Zusätzliche Schnittstellen für digitales Mikrofon oder Line-In-zu-I2S Adapter für Sound Reactive WLED
Vorprogrammiert und getestet
Optionales Zubehör-Set inkl. Gehäuse, Stecker, Header, Taster etc. verfügbar (siehe in Zubehör)

Achtung: Keine Rücknahme, wenn das Board vom Kunde bereits modifiziert ist, z.B. durch Anlöten von Bauteilen etc. Das Board wird vorprogrammiert und geprüft ausgeliefert. Prüfen Sie gerne auch die Funktionalität nach Erhalt vor der Modifikation.

Technische Daten:

Versorgungsspannung: 5...12V
Gewicht: 8 g
Umgebungstemperatur Betrieb: +5°C … +35 °C
Umgebungstemperatur Lagerung/Transport: -20 °C … 60 °C
WiFi Standard: IEEE 802.11 b/g/n, 2.4 GHz
Antenne: integrierte Leiterplatten-Antenne 3.7 dBi

Pflichtangaben:

WEEE Reg.-Nr.: DE34359026
MyHome-Control von Dr.-Ing. Wladislaw Waag, Wasserburger Landstr. 29, 81825 München

Gefahrenhinweise:

Dieses Produkt ist für die Verwendung durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen bestimmt. Das bedeutet, dass die Person muss fähig sein, die aufzubauende Lichterkette bzw. Lichtanlage korrekt zu dimensionieren (inkl. z.B. Auswahl des Netzteils, der Lichterkette, Leitungsauswahl, evtl. notwendige Sicherungselemente) und unter Anwendung einschlägiger elektrotechnischer Normen aufzubauen. Falsche oder nicht sachgemäße Anwendung kann gefährlich sein.
Dieses Produkt darf nur mit Sicherheitskleinspannung (SELF) betrieben werden (Schutzklasse III).
Dieses Produkt ist kein Spielzeug! Er darf nicht in die Hände von Kindern gelangen und darf nicht als Spielzeug verwendet werden.
Installieren und anschließen Sie dieses Produkt ausschließlich im spannungslosen Zustand! Achten Sie auf die korrekte Polarität!
Bei Sach- und Personenschäden, die durch unsachgemäße Verwendung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt auch Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.
Diese Produkt ist nur für den Einsatz in wohnungsähnlichen Umgebunden geeignet. Schützen Sie dieses Produkt vor elektrostatischer Entladung, um Beschädigungen zu vermeiden.

Empfohlen

Zubehör-Set für WLED Controller Board mini (V70, V73)

Beschreibung: Zubehör-Set für WLED Controller Boards minifür V70 (5V/12V, ESP32)für V73 (5-24V, ESP32)Pflichtangaben: MyHome-Control von Dr.-Ing. Wladislaw Waag, Wasserburger Landstr. 29, 81825 München Inhalt: Gehäuse (Oberteil, Unterteil, 2x Schraube) Terminalblock (Paar) 4x Schraube für Platine 4x 3-Pin Buchse 8-Pin Header 2x TasterGefahrenhinweise: Dieses Produkt ist kein Spielzeug! Er darf nicht in die Hände von Kindern gelangen und darf nicht als Spielzeug verwendet werden.

10,95 €* 12,95 €* (15.44% gespart)

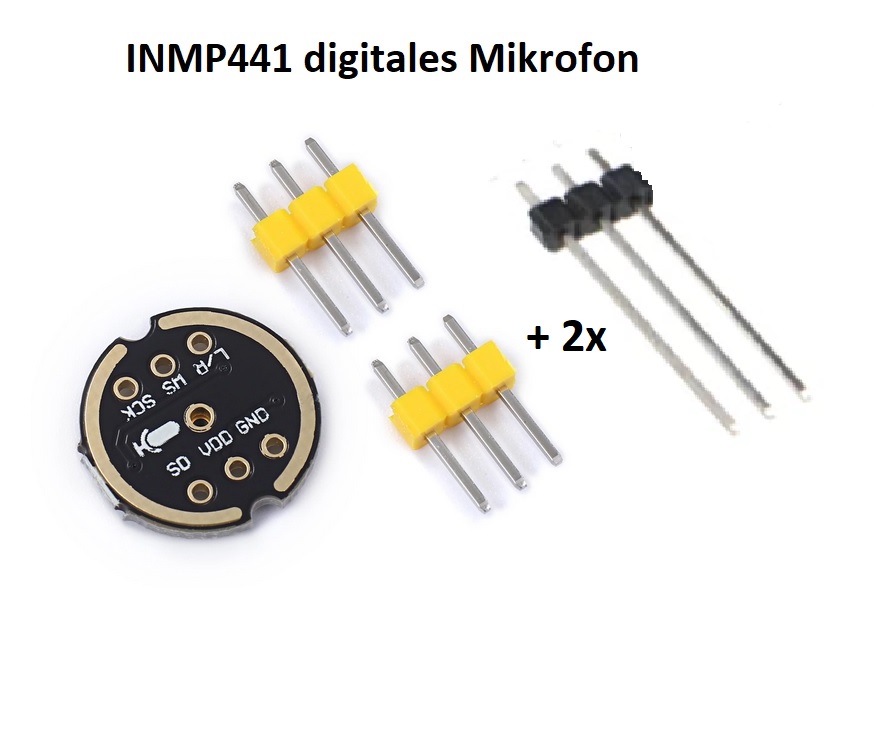

INMP441 Digitales Mikrofon

Pins Bestückung: Pins beiliegend (nicht verlötet)

Beschreibung: INMP441 Digitales Mikrofon Lieferumfang: Mikrofon Optionen wählbar: Pins beiliegen: 2x 3-Pin Header (kurz) und 2x 3-Pin Header (lang) Pins verlötet (passend zu WLED Boards V41/V43/V63): 2x 3-Pin Header (lang) verlötet und getestet Pflichtangaben: WEEE Reg.-Nr.: DE34359026 MyHome-Control von Dr.-Ing. Wladislaw Waag, Wasserburger Landstr. 29, 81825 München Gefahrenhinweise: Dieses Produkt ist ein elektronisches Bauteil und für die Verwendung durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen bestimmt.

4,95 €*

Line-In zu I2S Adapter für WLED Controller

(Versand nur nach: DE, PL) Beschreibung: für V41 (5V), V43 (5-24V) und V70 Mini (5..12V) Controller auch für universelles 5V/12V Basis-Board (V63, mit ESP32 und WLED SR ab Version 0.13.3.7) Erweitert den Controller um einen analogen Audio-Eingang für Sound Reactive WLED Spezieller Audio Analog-to-Digital Converter (ADC) sorgt für eine Umwandlung des analogen Audiosignals in digitales I2S Signal, welches dann vom WLED Controller verarbeitet werden kannNeue Version V2 (ab dem 20.01.2024): Umschalter für normale / leicht erhöhte Empfindlichkeit (für etwas leisere Quellen) Pflichangaben: WEEE Reg.-Nr.: DE34359026 MyHome-Control von Dr.-Ing. Wladislaw Waag, Wasserburger Landstr. 29, 81825 München Gefahrenhinweise: Dieses Produkt ist für die Verwendung durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen bestimmt. Dieses Produkt ist kein Spielzeug! Er darf nicht in die Hände von Kindern gelangen und darf nicht als Spielzeug verwendet werden. Installieren und anschließen Sie dieses Produkt ausschließlich im spannungslosen Zustand! Bei Sach- und Personenschäden, die durch unsachgemäße Verwendung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt auch Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung. Schützen Sie dieses Produkt vor elektrostatischer Entladung, um Beschädigungen zu vermeiden.

14,99 €*

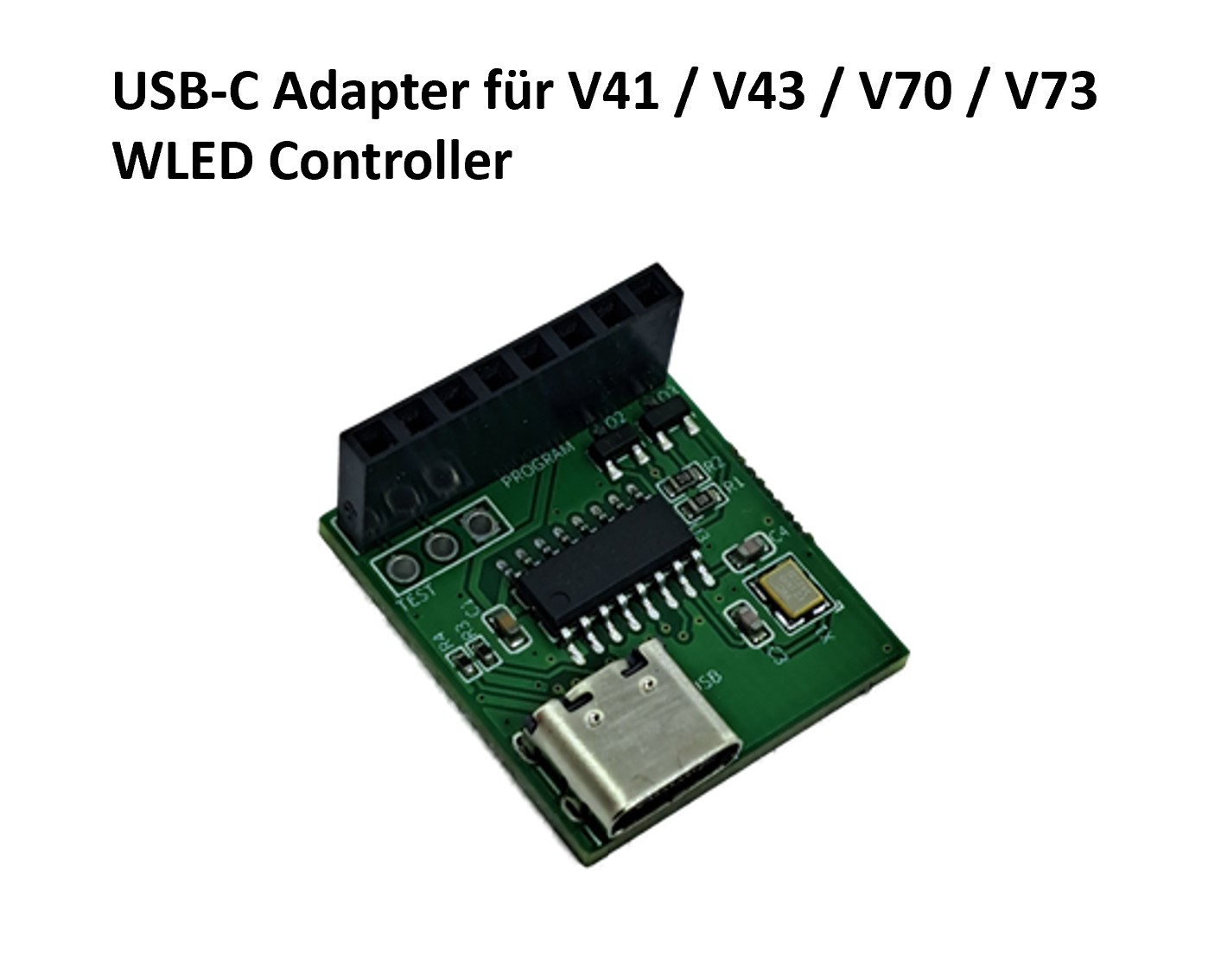

USB-C Adapter für Programmieren WLED V41/V43/V70/V73 Controller
