Ethernet Adapter für WLED Controller

Produktinformationen "Ethernet Adapter für WLED Controller"

(Versand nur nach: DE, PL)

Beschreibung:

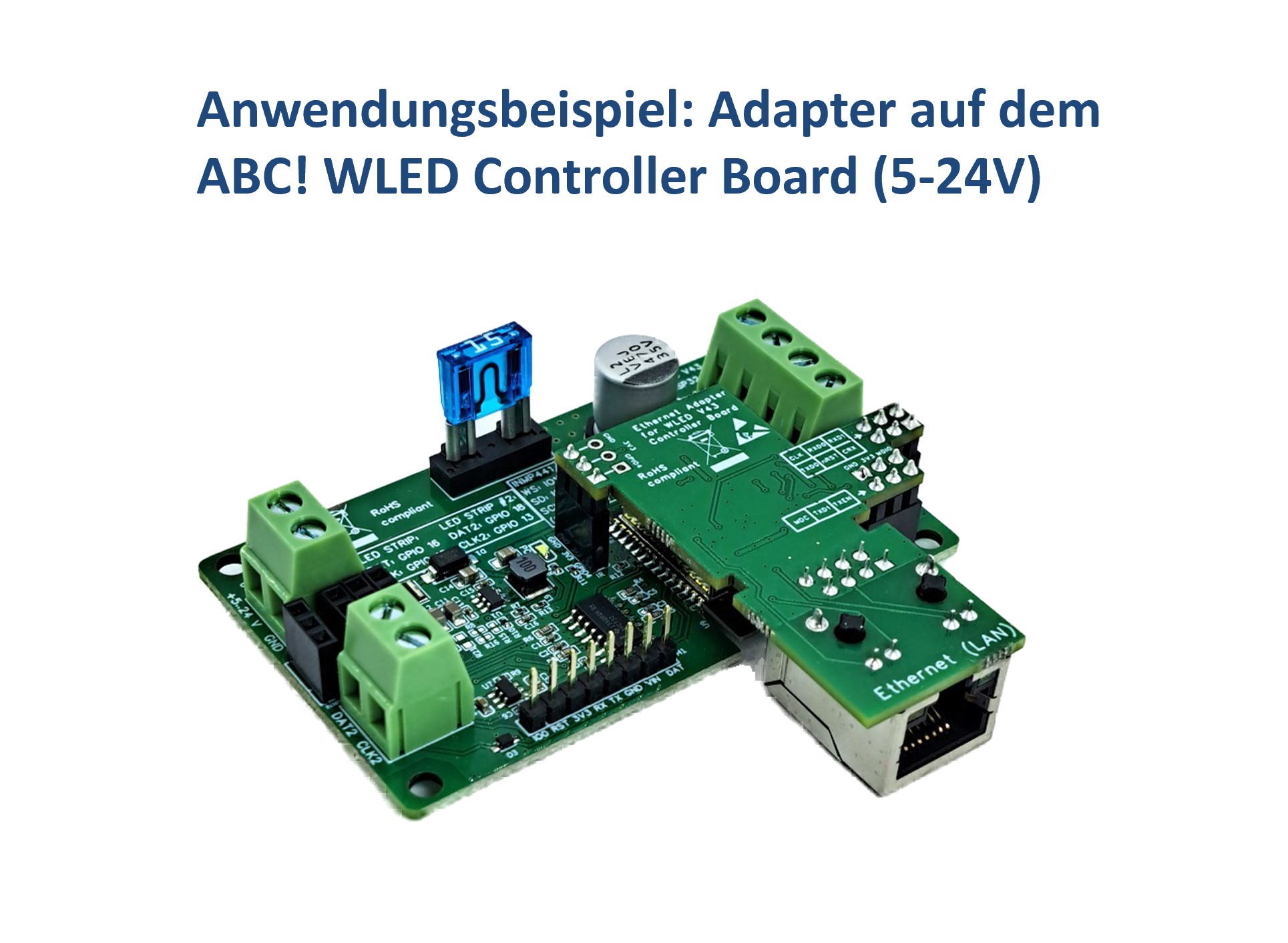

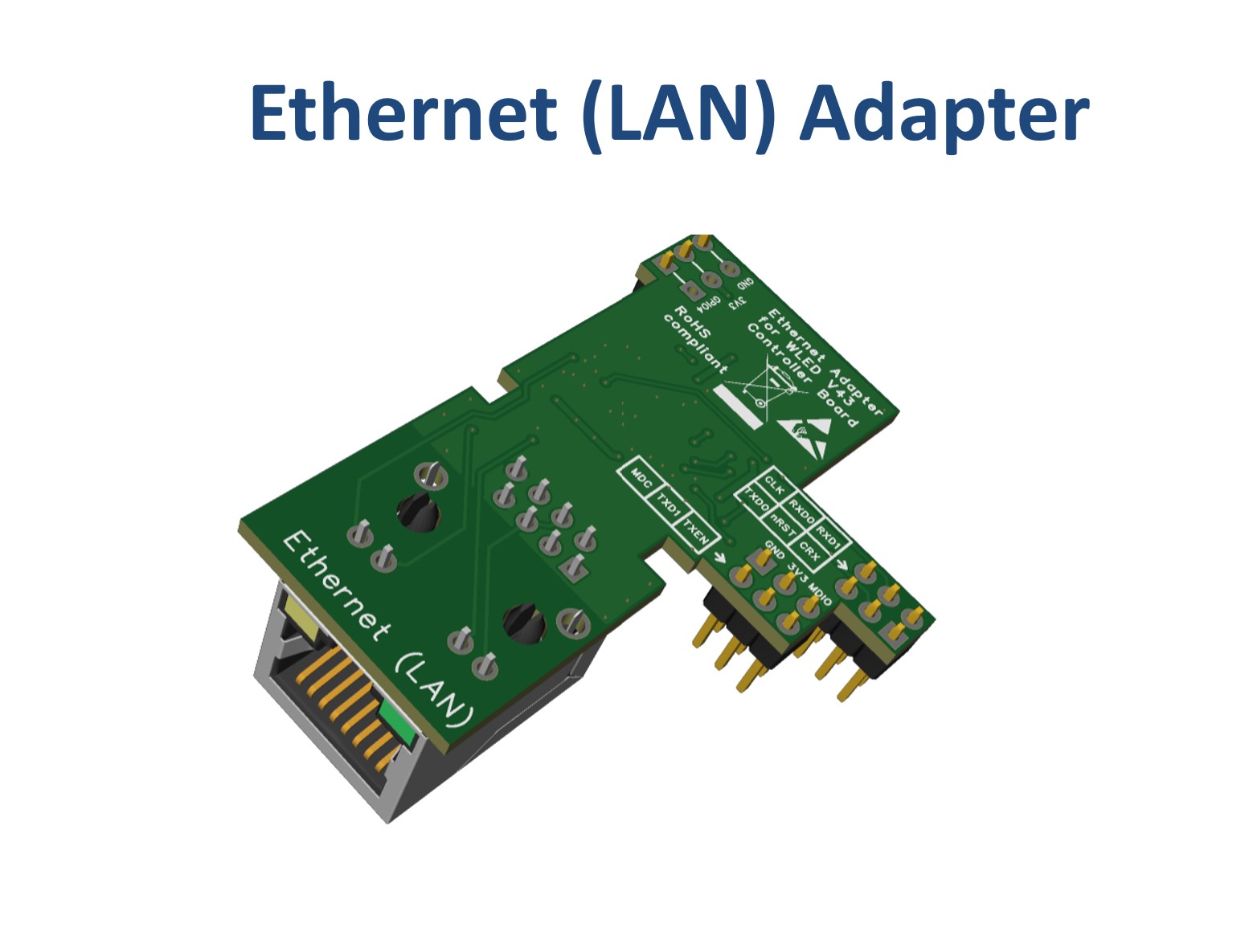

Ethernet Adapter für "ABC! WLED Controller Board (5-24V)" (V43). Dieser Adapter ermöglicht den Controller auch über Ethernet (LAN) Schnittstelle zu betreiben.
Empfohlene Quelle für WLED Software: https://wled-install.github.io


Pflichtangaben:

  • WEEE Reg.-Nr.: DE34359026
  • MyHome-Control von Dr.-Ing. Wladislaw Waag, Wasserburger Landstr. 29, 81825 München

Gefahrenhinweise:

  • Dieses Produkt ist für die Verwendung durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen bestimmt.
  • Dieses Produkt ist kein Spielzeug! Er darf nicht in die Hände von Kindern gelangen und darf nicht als Spielzeug verwendet werden.
  • Installieren und anschließen Sie dieses Produkt ausschließlich im spannungslosen Zustand! Bei Sach- und Personenschäden, die durch unsachgemäße Verwendung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt auch Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.
  • Schützen Sie dieses Produkt vor elektrostatischer Entladung, um Beschädigungen zu vermeiden.

Empfohlen

Tipp

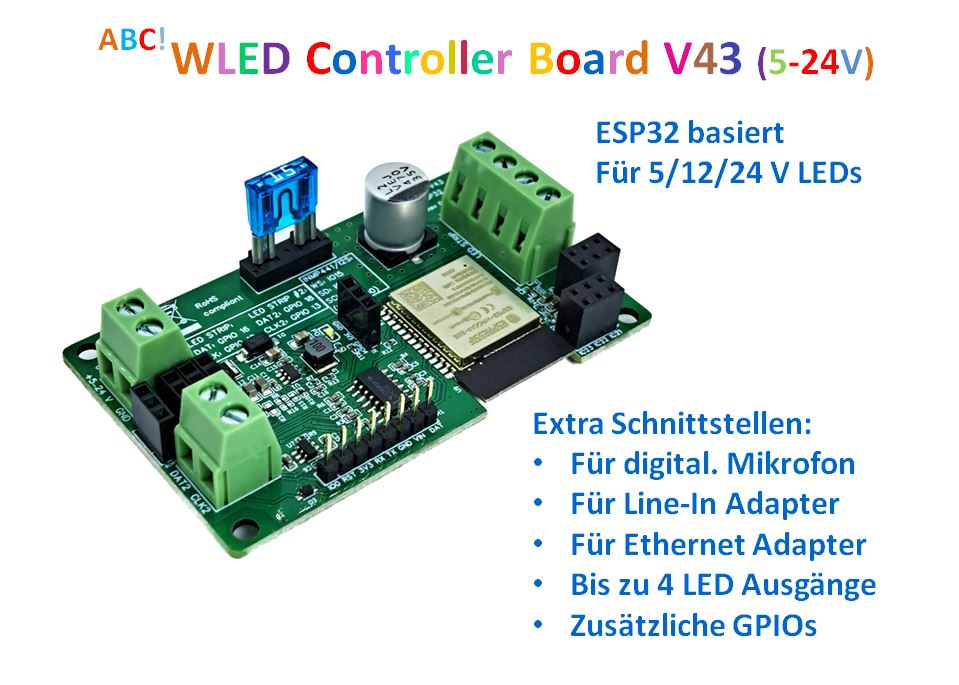

ABC! WLED Controller Board (5-24V)
