ABC! WLED Basis-Board für 5V und 12V LED (universell, V63)

Produktinformationen "ABC! WLED Basis-Board für 5V und 12V LED (universell, V63)"
(Versand nur nach: DE, PL)

Beschreibung:

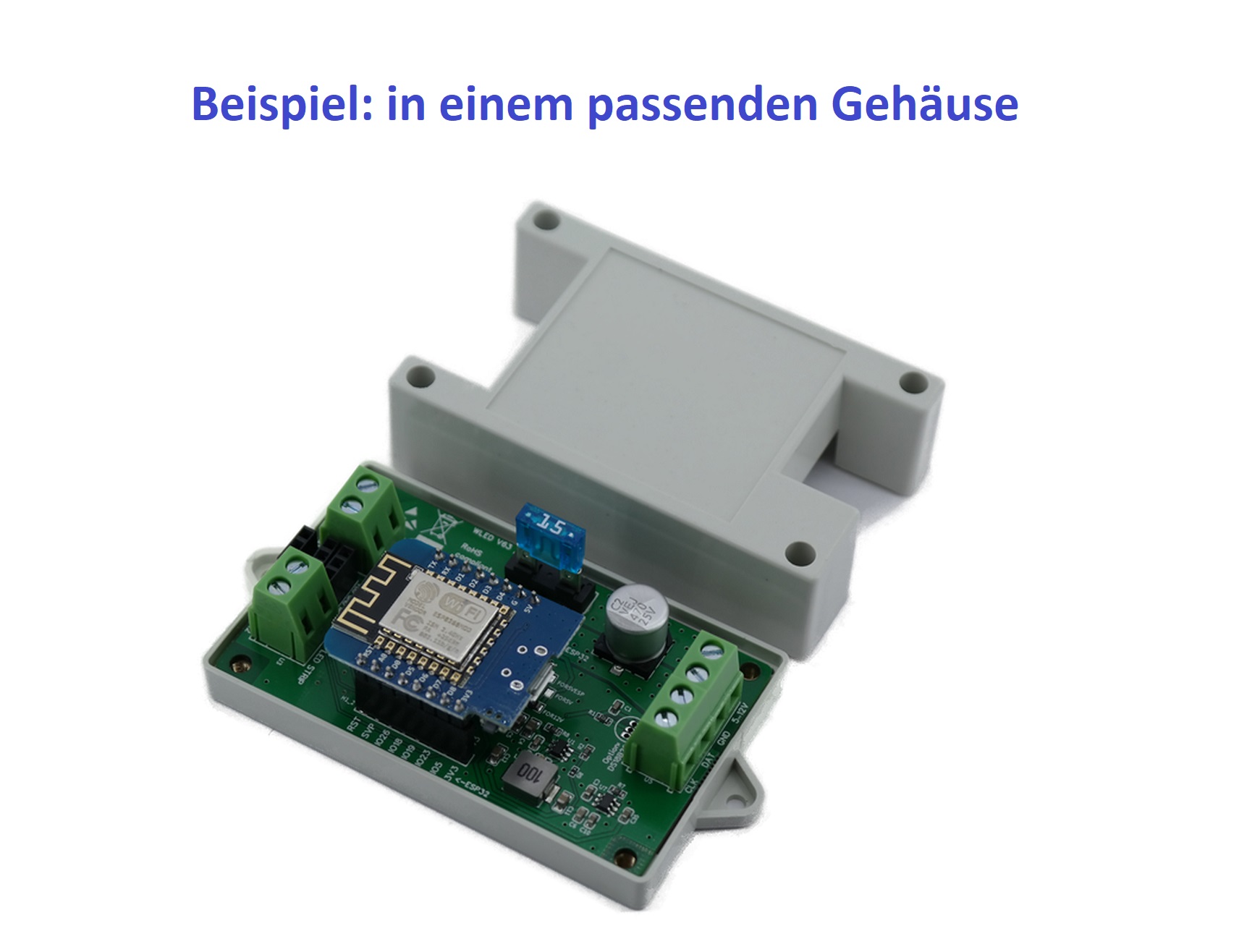

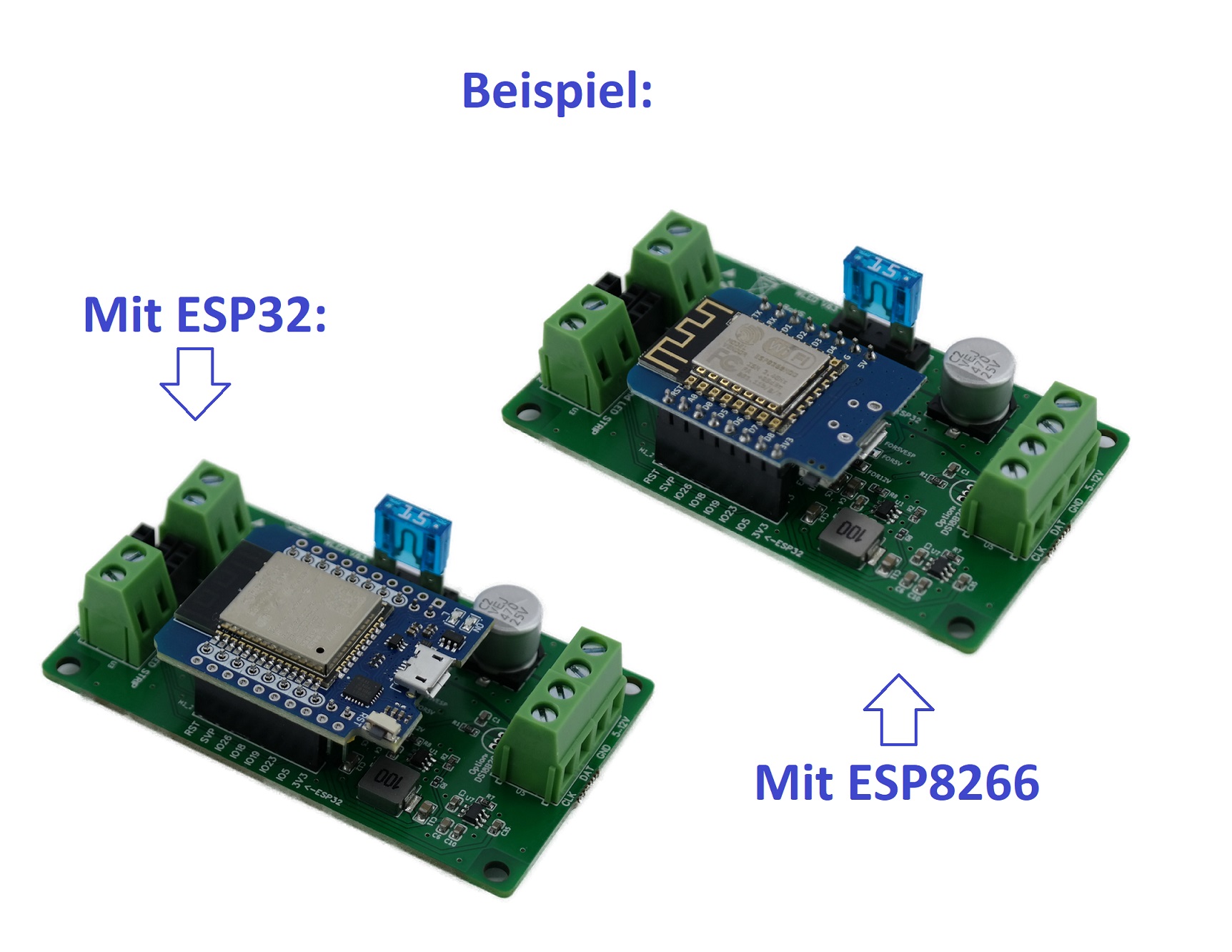

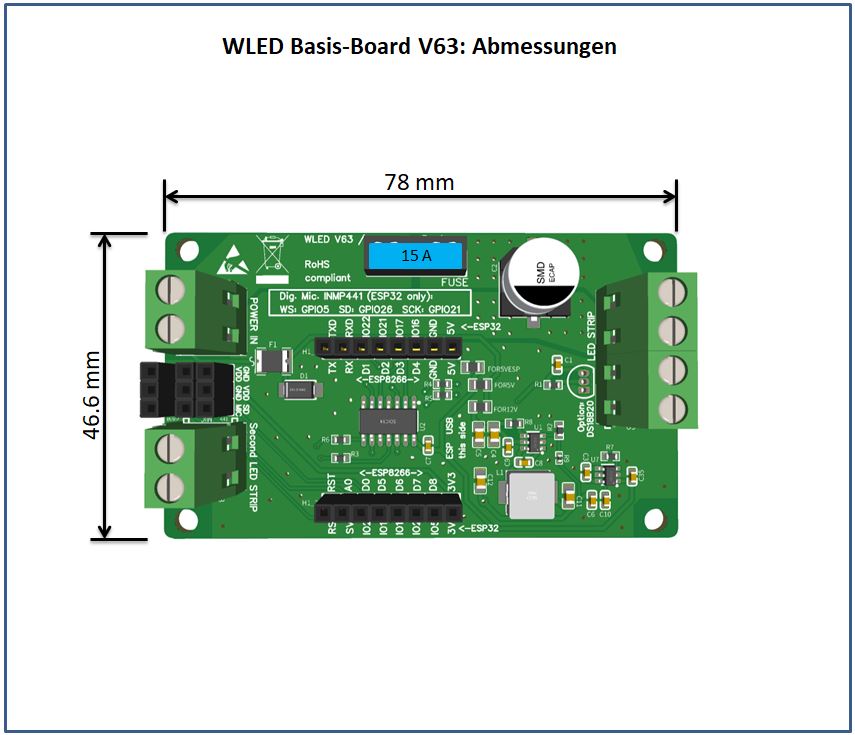

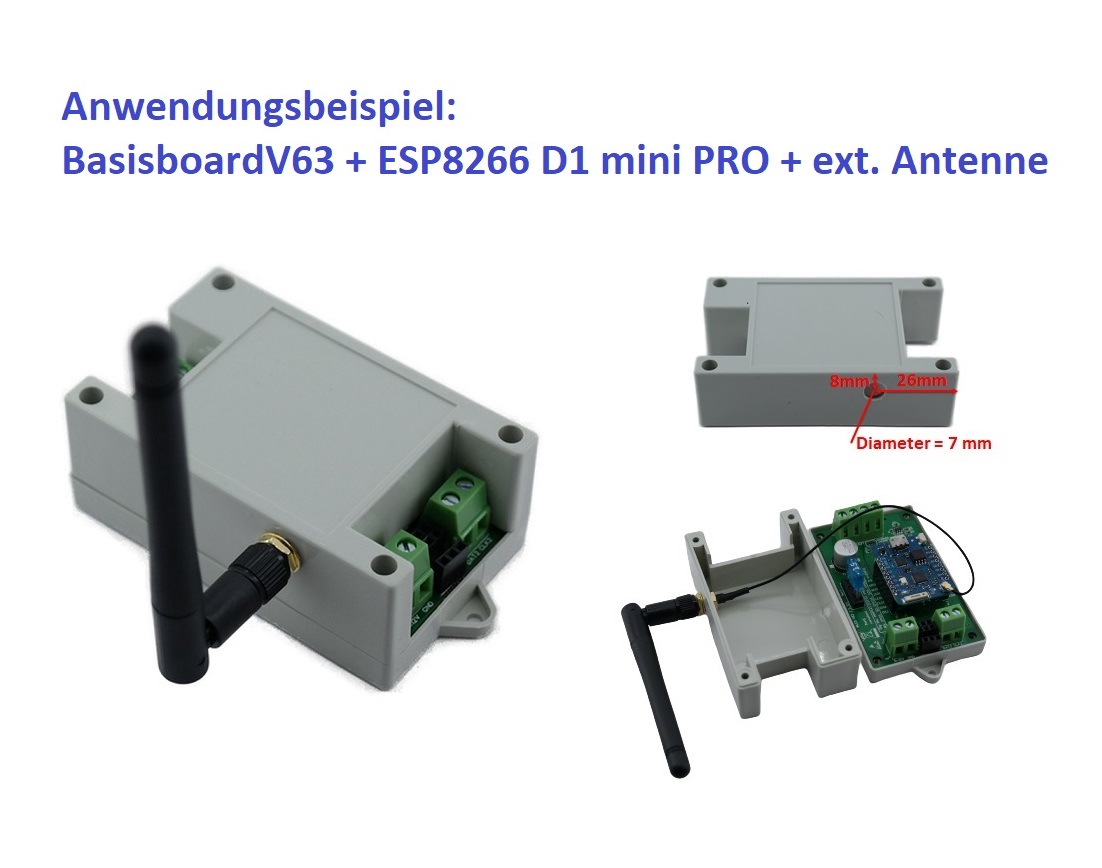

Mit diesem Produkt kann ein WLED Controller für adressierbare 5V und 12V LED Streifen gebaut werden (z.B. SK6812, WS2812B, WS2811, WS2815 etc.), auf dem dann z.B. Open Source WLED Software von Aircoookie laufen kann. Dafür ist zusätzlich ein ESP8266 oder ESP32 Mikrocontrollerboard in D1 mini Format notwendig. Ein passendes Gehäuse ist auch in unserem Shop erhältlich.
Neben ESP8266 und ESP32 Microcontrollerboards kann dieses Board grundsätzlich auch mit den mini Boards von Lolin mit neuen Mikrocontrollertypen wie ESP32-C3 mini, ESP32-S2 mini sowie ESP32-S3 mini betreiben. Die WLED Software ist jedoch für diese neue Mikrocontrollertypen noch hochgradig experimentell.
Dieses WLED Controller Board kann an 12V oder 5V Spannungsquelle angeschlossen werden, je nachdem ob man 12V oder 5V LED Streifen betreiben möchte. Dabei ist keine Umschaltung durch Jumper etc. notwendig.

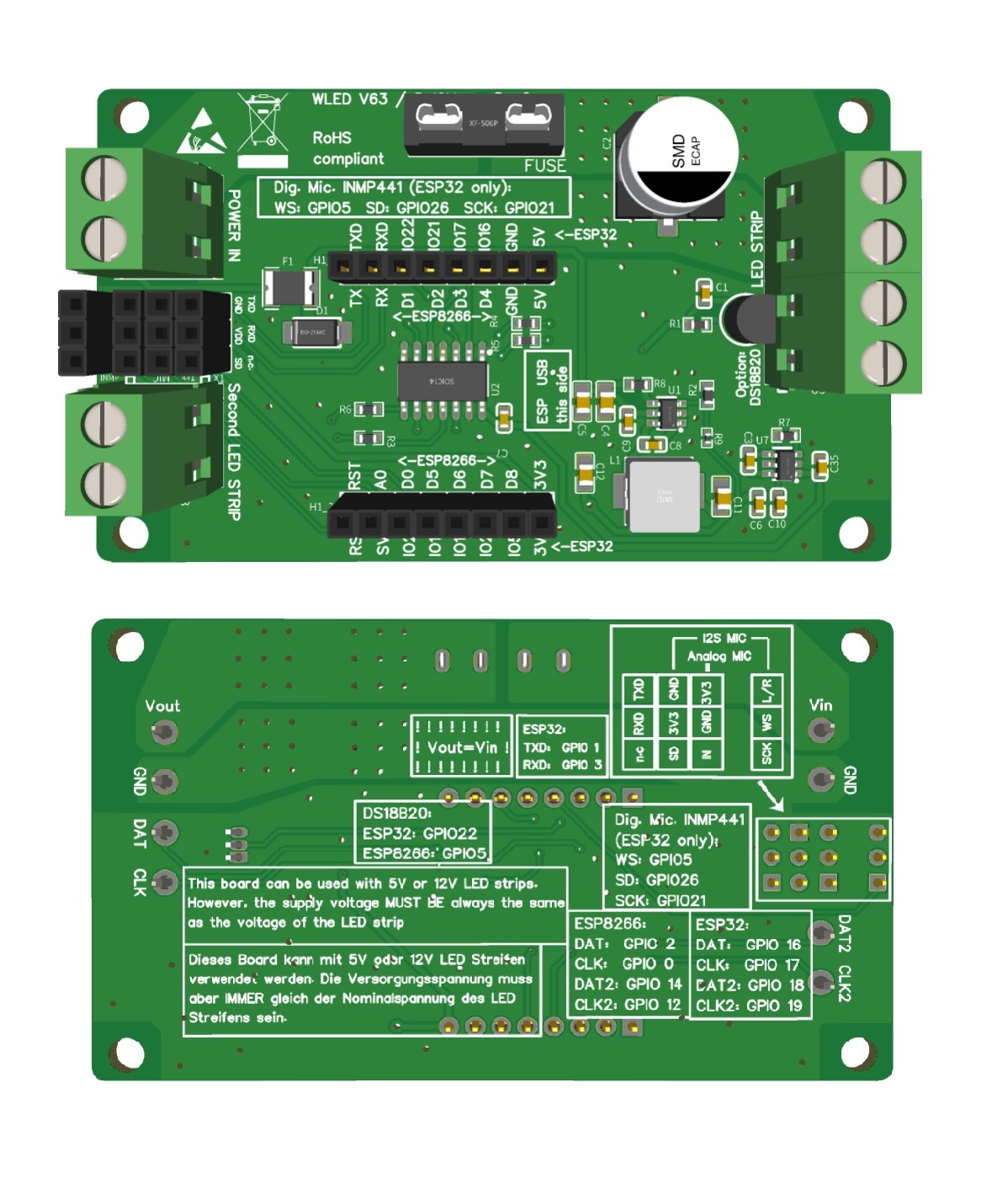

Die für die LED Steuerung in WLED SW einzustellende GPIOs Nummer sind für ESP8266 und ESP32 Mikrocontrollerboards auf der Rückseite dieses Basisboards aufgedruckt. Für die neueren Controllertypen sind diese wie folgt:
  • ESP32-C3: DAT ist GPIO 6; CLK ist GPIO 7; DAT2 ist GPIO 2; CLK2 ist GPIO 3
  • ESP32-S2: DAT ist GPIO 16; CLK ist GPIO 18; DAT2 ist GPIO 7; CLK2 ist GPIO 9
  • ESP32-S3: DAT ist GPIO 16; CLK ist GPIO18; DAT2 ist GPIO 12; CLK2 ist GPIO 13
Einen hilfreichen WLED FAQ findet man unter: https://wled-faq.github.io/

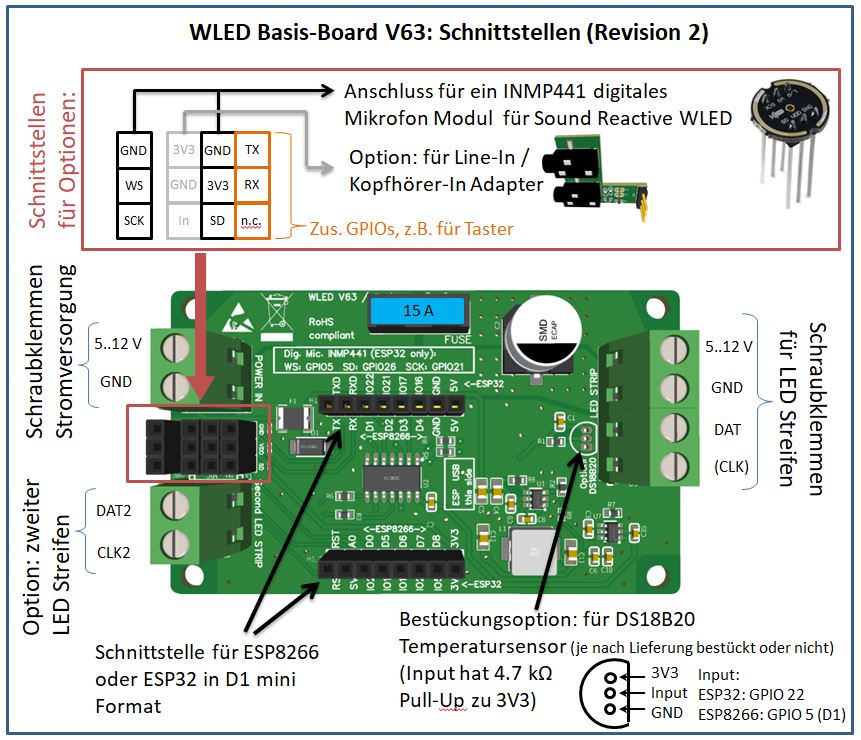

Schnittstellen:

  • 5.. 12V Power Eingang
  • LED Anschluss (5...12V, GND, Data, Clock)
  • zweiter LED Anschluss (Data2, Clock2)
  • Schnittstelle für ein digitales Mikrofon (INMP441, nur mit ESP32 Mikrocontroller nutzbar!)
  • Schnittstelle für ein analoges Mikrofon (z.B. MAX4466) oder Line-In Adapter
  • Zusätzlich bestückbar mit einem Temperatursensor DS18B20

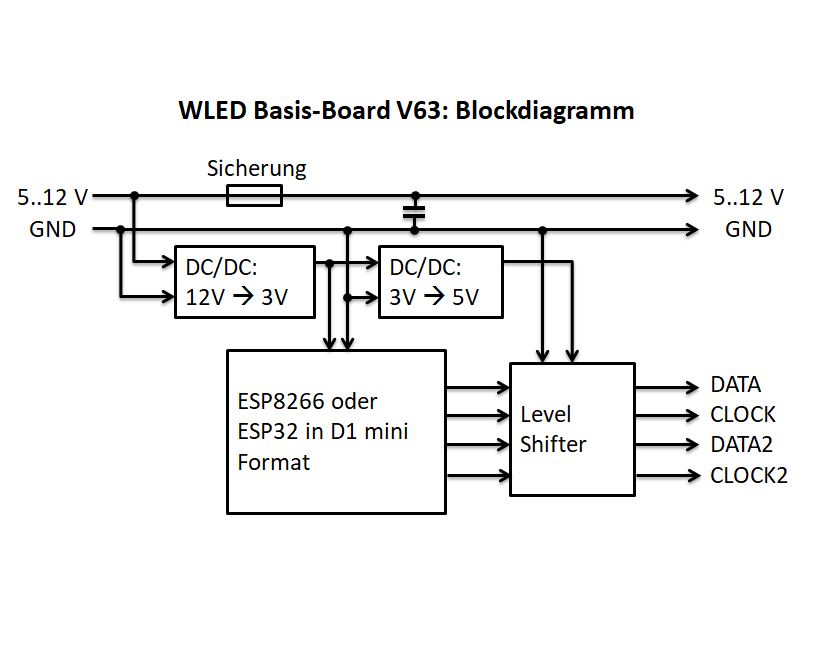

Eigenschaften:

  • Stützkondensator
  • SN74AHCT Pegelwandler
  • Multi-Spannung DC/DC für Mikrocontroller- und LevelShifter-Versorgung aus 5..12 V
  • Strombelastbarkeit 5..12V Pfad: max. 13A
  • Schraubklemmen: Solldrehmoment: 0,4 Nm
  • Schraubklemmen, Kabelquerschnitt: 0,5 … 2,5 mm2, starr oder flexibel mit Aderendhülse
  • Schraubklemmen, Abisolierung/Hülsenlänge: 6-7 mm / 8 mm
  • Maximale dauerhafte Strombelastbarkeit des Leistungspfads des Geräts (Netzteil Anschluss zum LED Streifen Anschluss, jeweils für +V und GND)*: Leitungsquerschnitt / Maximale dauerhafte Strombelastbarkeit(*):
  • 0,5 mm2 / 3 A
  • 0,75 mm2 / 6 A
  • 1 mm2 / 9 A
  • 1,5 mm2 - 2,5 mm2 / 13 A

Lieferumfang:

  • Basis-Board wie abgebildet, bestückt und mit einer 15A Sicherung (ohne Mikrocontroller!)

Hinweise:

Pflichangaben:

  • WEEE Reg.-Nr.: DE34359026

Gefahrenhinweise:

  • Dieses Produkt ist für die Verwendung durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen bestimmt. Das bedeutet, dass die Person muss fähig sein, die aufzubauende Lichterkette bzw. Lichtanlage korrekt zu dimensionieren (inkl. z.B. Auswahl des Netzteils, der Lichterkette, Leitungsauswahl, evtl. notwendige Sicherungselemente) und unter Anwendung einschlägiger elektrotechnischer Normen aufzubauen. Falsche oder nicht sachgemäße Anwendung kann gefährlich sein.
  • Dieses Produkt darf nur mit Sicherheitskleinspannung (SELF) betrieben werden (Schutzklasse III).
  • Dieses Produkt ist kein Spielzeug! Er darf nicht in die Hände von Kindern gelangen und darf nicht als Spielzeug verwendet werden.
  • Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Querschnitte. Beachten Sie die Technischen Daten, insbesondere die maximale Strombelastbarkeit des Leistungspfads. Eine Überlastung kann zur Zerstörung dieses Produkts und/oder zu einem Brand führen und muss durch eine gezielte Auslegung der Lichtkette bzw. Lichtanlage sowie durch ggf. Integration der Sicherungselemente sowohl im normalen Betrieb als auch im Fehlerfall vermieden werden.
  • Installieren und anschließen Sie dieses Produkt ausschließlich im spannungslosen Zustand! Achten Sie auf die korrekte Polarität!
  • Bei Sach- und Personenschäden, die durch unsachgemäße Verwendung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt auch Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.
  • Schützen Sie dieses Produkt vor elektrostatischer Entladung, um Beschädigungen zu vermeiden.
