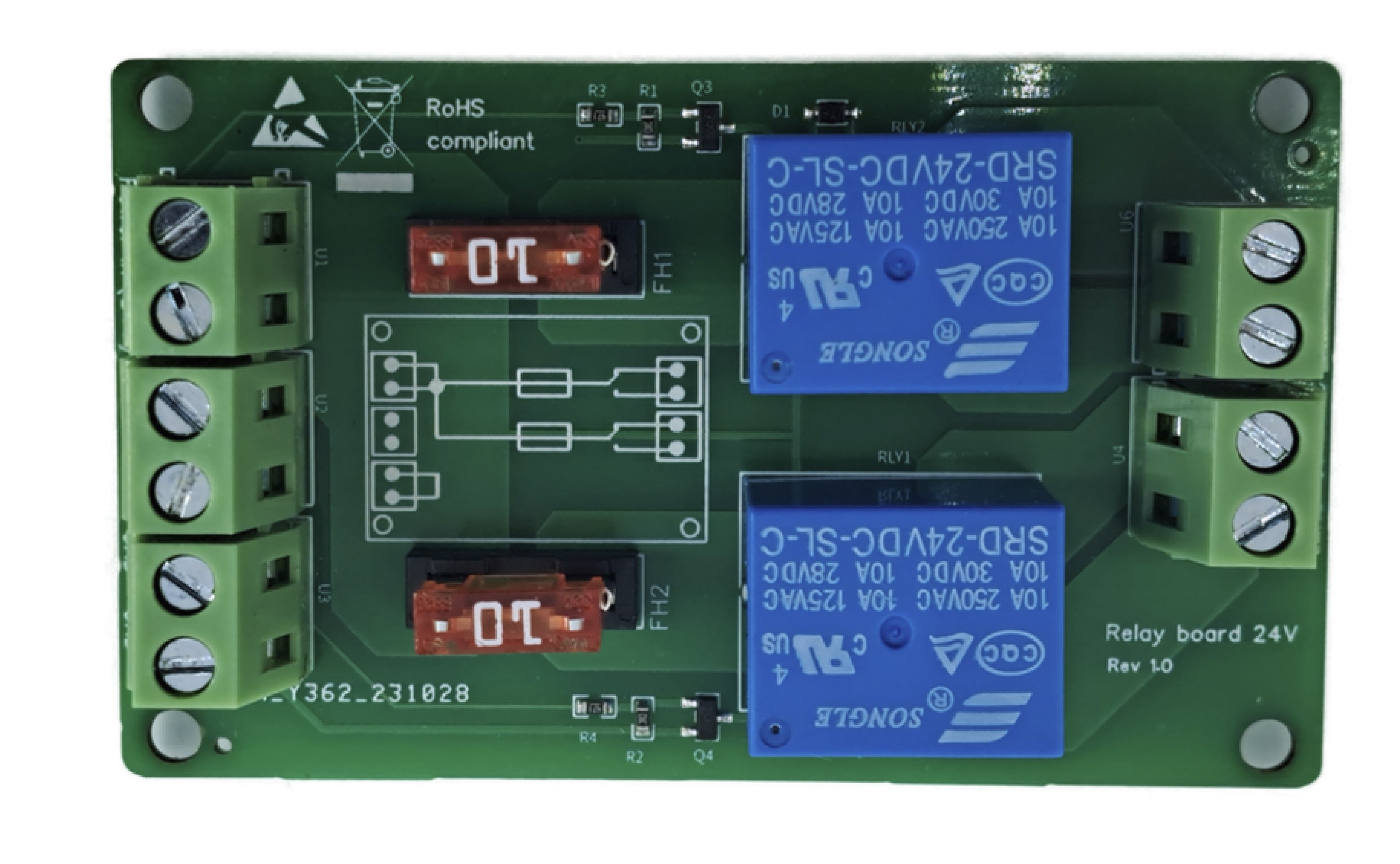

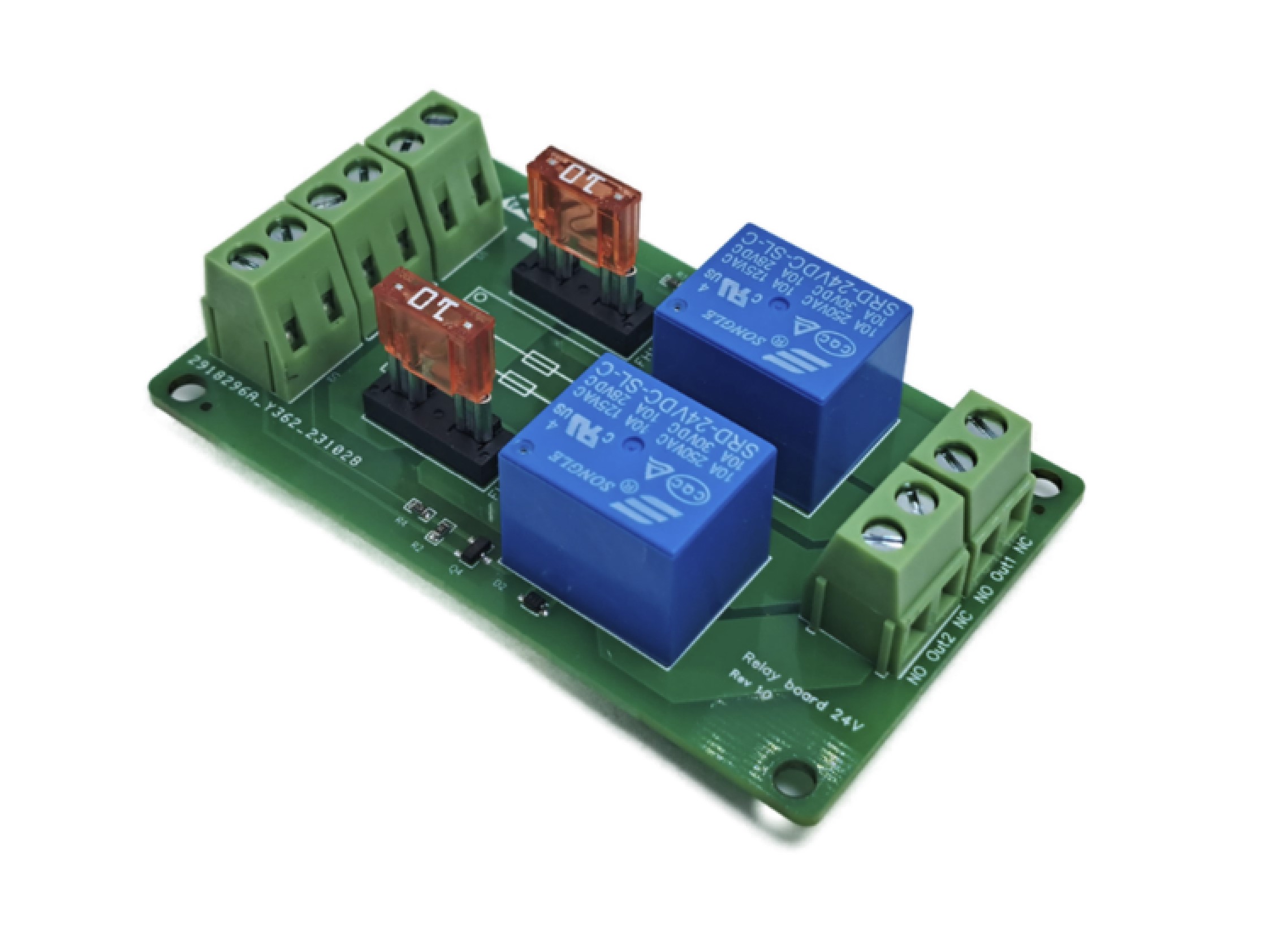

Relais Board für WLED Controller (24V)

MyHome-Control von Dr.-Ing. Wladislaw Waag

13,99 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

Produktnummer: HW10017

Produktinformationen "Relais Board für WLED Controller (24V)"

(Versand nur nach: DE, PL)

Beschreibung

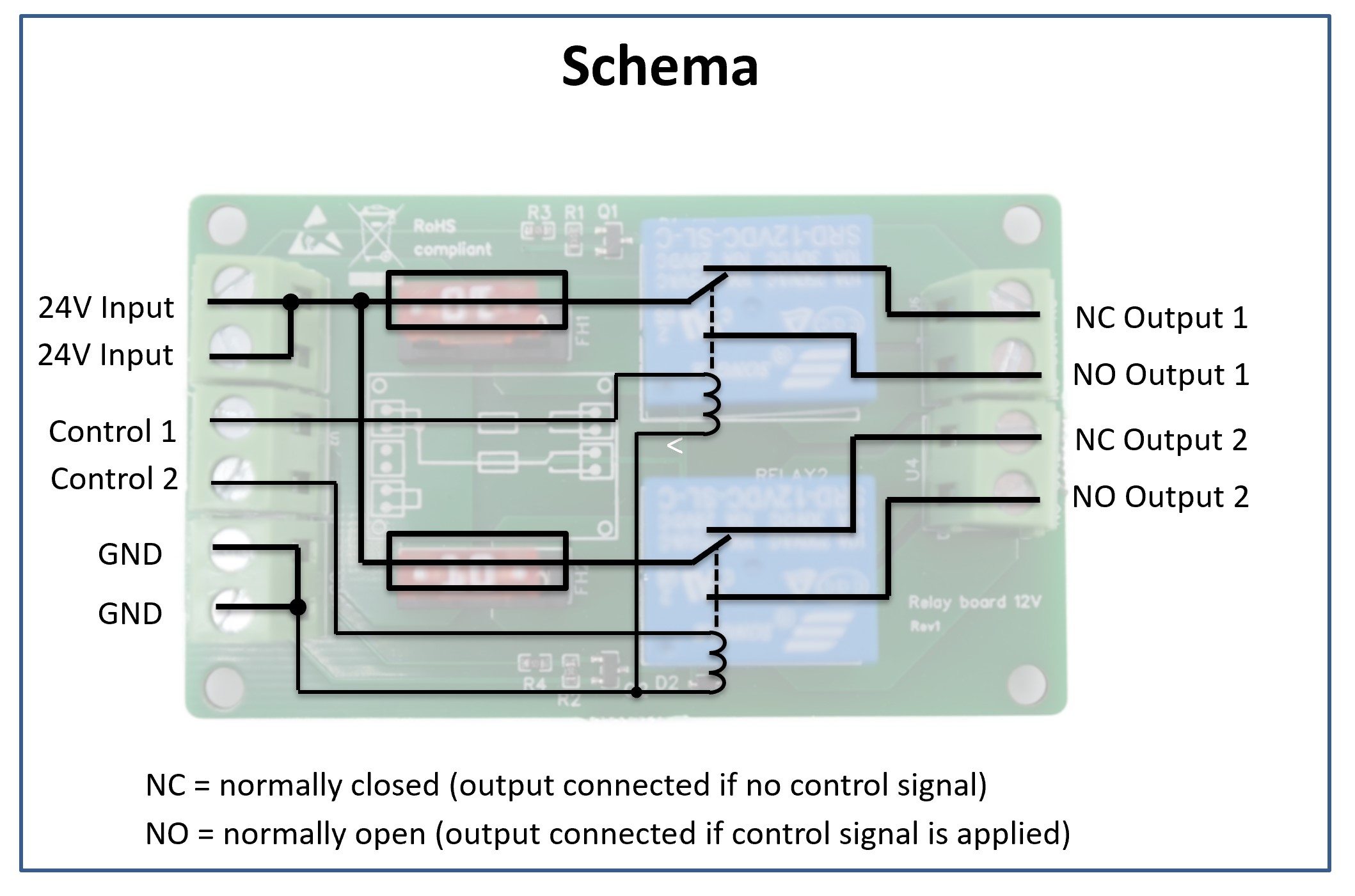

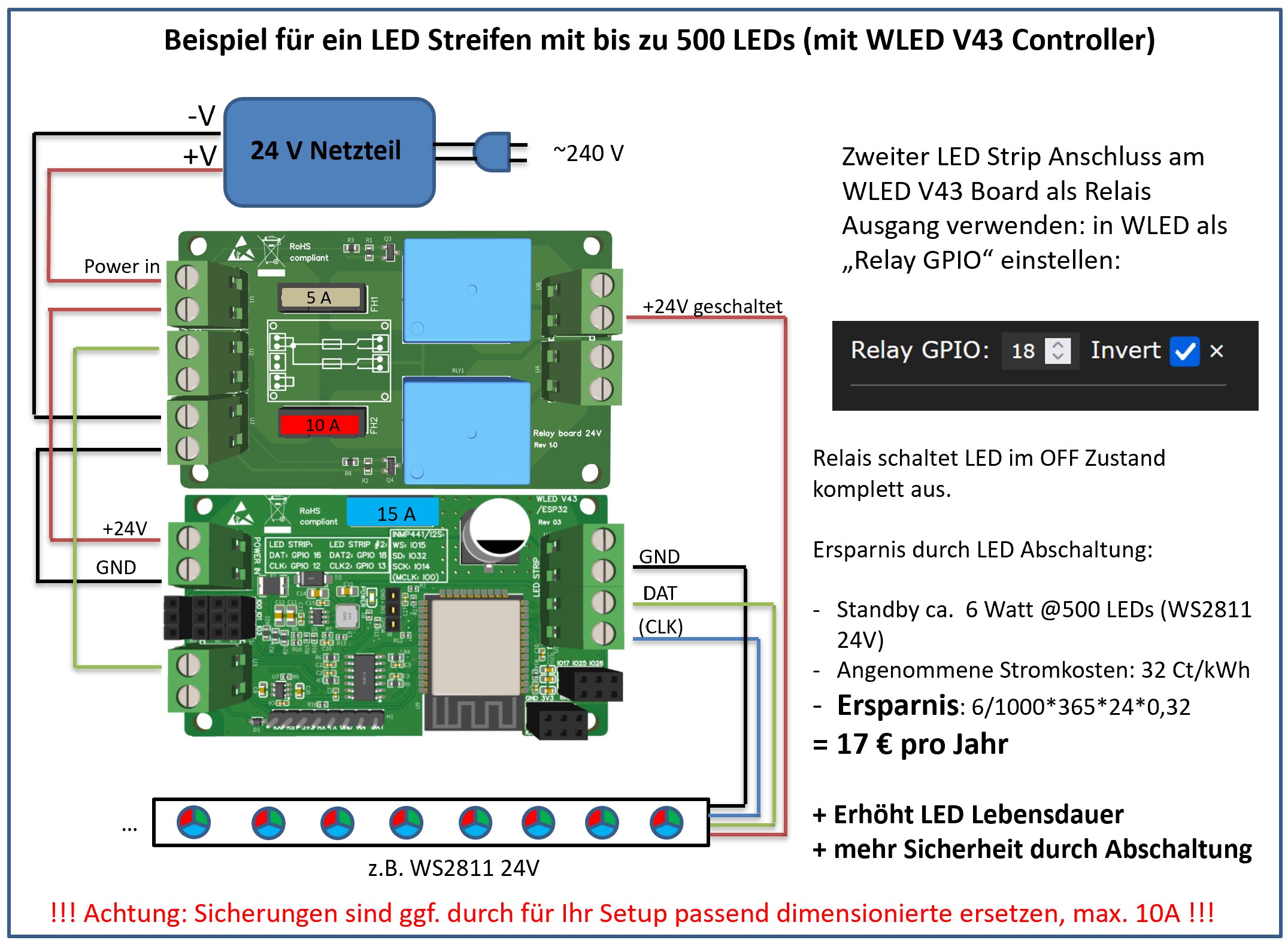

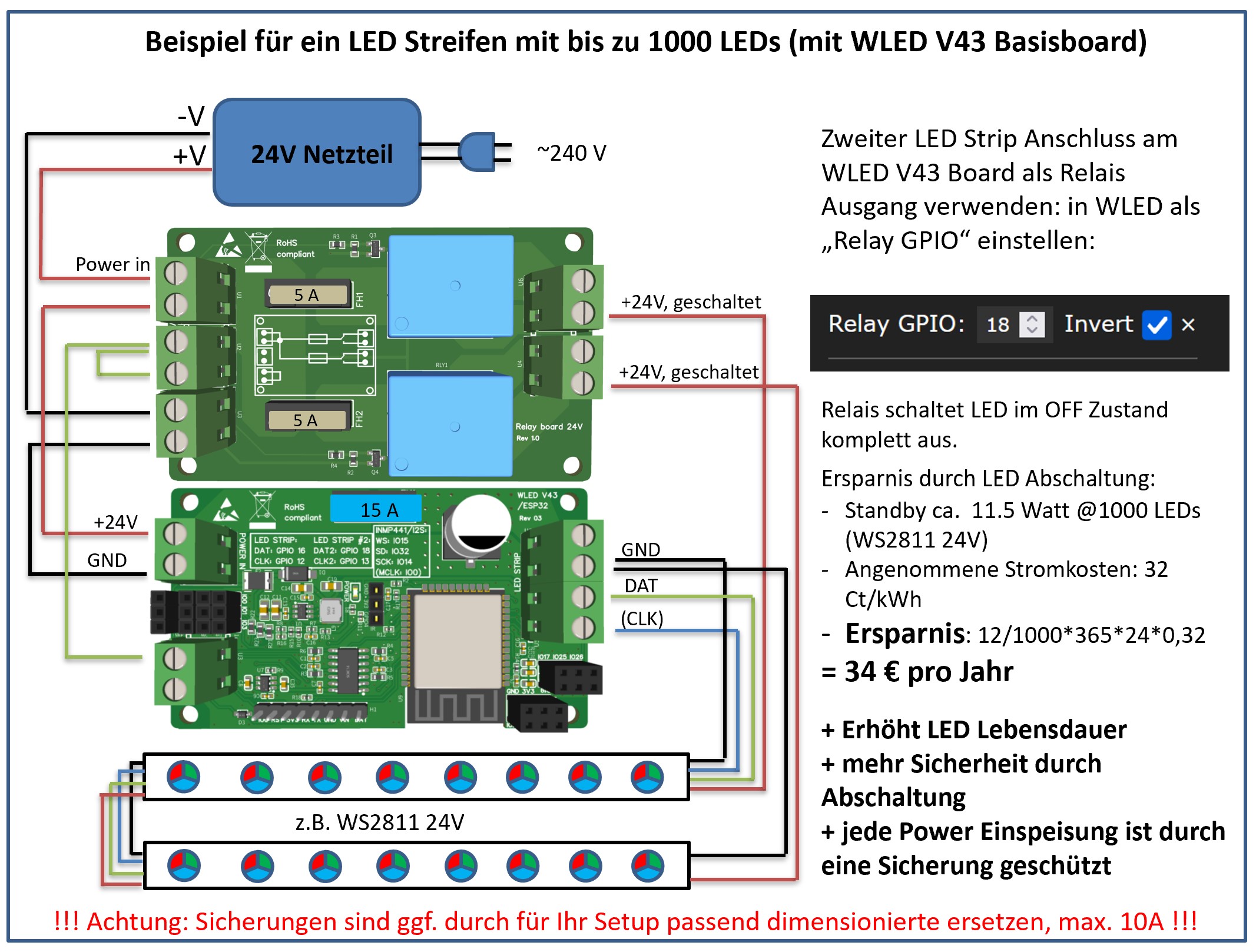

Dieses Produkt ist für die Verwendung im Zusammenhang mit WLED Controller V43 konzipiert. Es erlaubt die 24V LED Streifen im „Off“ Zustand durch Relais abzuschalten. Das spart Energie, erhöht die Lebensdauer von LED Streifen und bringt zusätzliche Sicherheit. Zwei Pfade ermöglichen zwei separate Steuerungen oder z.B. zwei Einspeisungen zu kontrollieren.

Nutzungsinformationen: HIER

Lieferumfang:

Relais-Board

Zubehör:

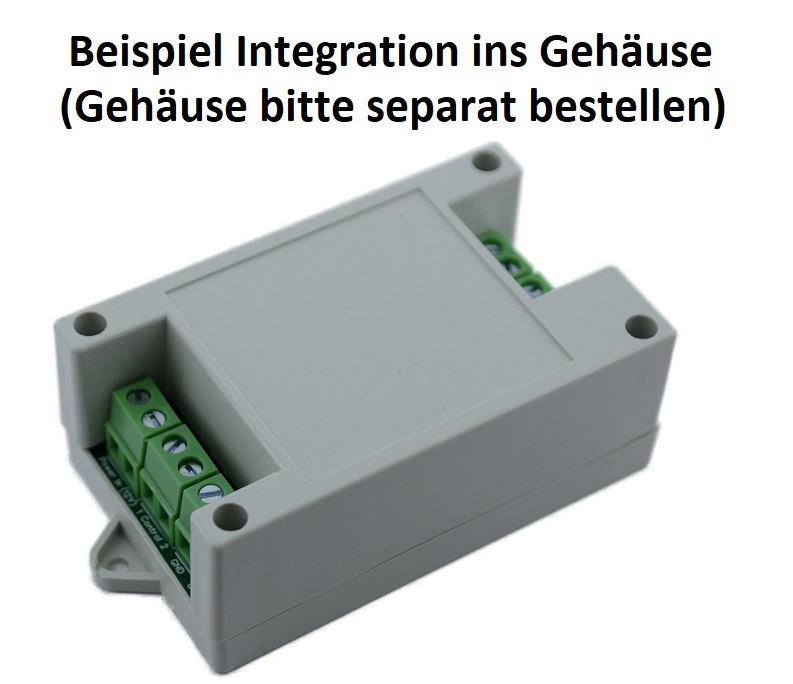

Passendes Gehäuse ist separat erhältlich

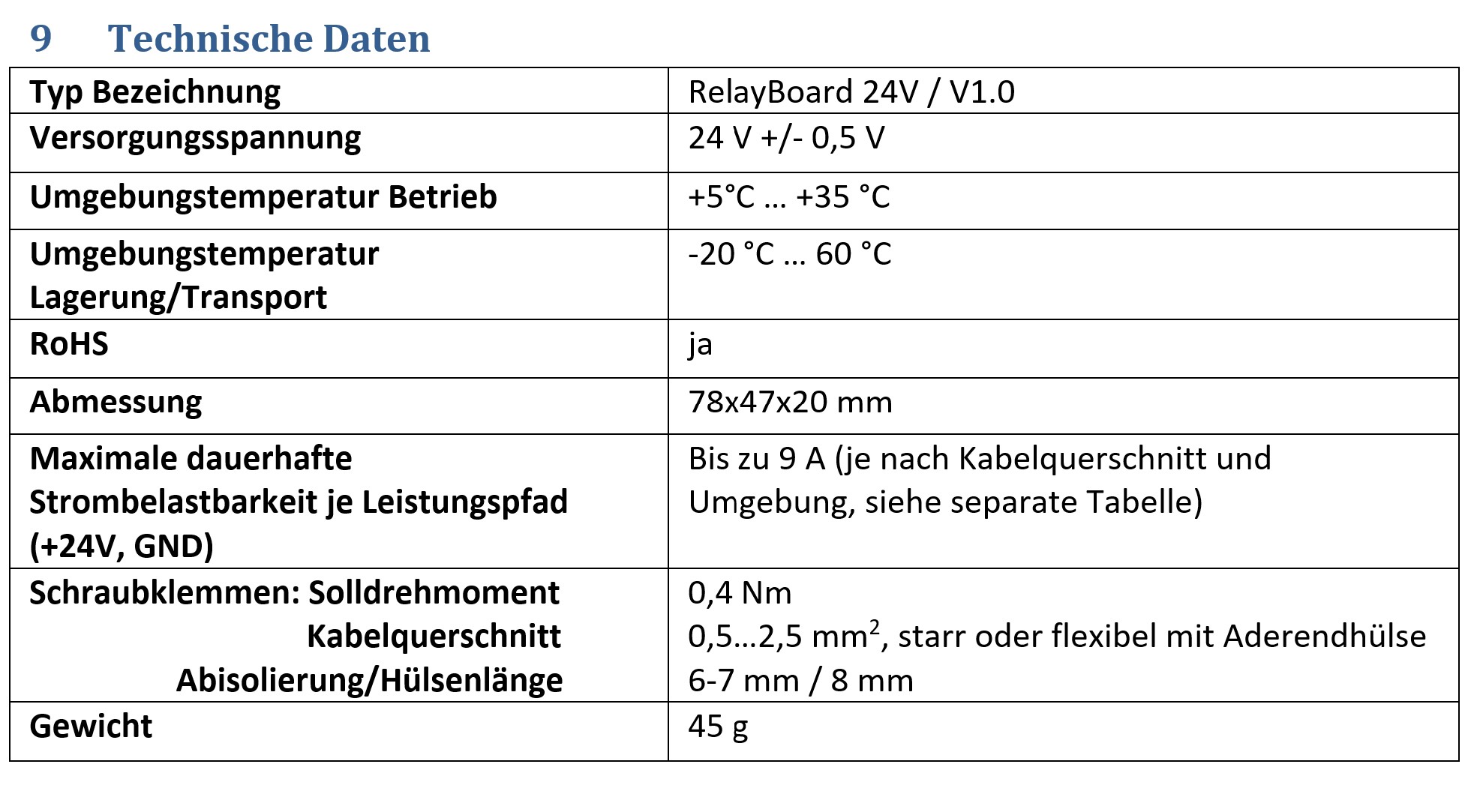

Technische Daten

Versorgungsspannung: 24 V +/- 0,5 V
Umgebungstemperatur Betrieb: +5°C … +35 °C
Umgebungstemperatur Lagerung/Transport: -20 °C … 60 °C
Abmessung: 78x47x20 mm
Gewicht: 45 g
Maximale dauerhafte Strombelastbarkeit je Leistungspfad (+24V, GND): bis zu 9 A (je nach Kabelquerschnitt und Umgebung)
Schraubklemmen: Solldrehmoment: 0,4 Nm
Schraubklemmen, Kabelquerschnitt: 0,5 … 2,5 mm2, starr oder flexibel mit Aderendhülse
Schraubklemmen, Abisolierung/Hülsenlänge: 6-7 mm / 8 mm
Leitungsquerschnitt / Maximale dauerhafte Strombelastbarkeit (maximale Ausgangsleistung)(*) je Pfad:
0,5 mm2 / 3 A
0,75 mm2 / NO: 6 A, NC: 5 A
1 mm2 - 2,5 mm2 / NO: 9 A, NC: 5 A

*Diese Angaben alleine dürfen nicht zur Dimensionierung der Leitungen verwendet werden. Dazu müssen andere Bedingungen, wie Leitungstyp, Installationsart, Leitungsverlegung, Leitungslänge etc. berücksichtigt werden.

Pflichtangaben:

WEEE Reg.-Nr.: DE34359026
MyHome-Control von Dr.-Ing. Wladislaw Waag, Wasserburger Landstr. 29, 81825 München

Gefahrenhinweise

Dieses Produkt ist für die Verwendung durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen bestimmt. Das bedeutet, dass die Person muss fähig sein, die aufzubauende Lichterkette bzw. Lichtanlage korrekt zu dimensionieren (inkl. z.B. Auswahl des Netzteils, der Lichterkette, Leitungsauswahl, evtl. notwendige Sicherungselemente) und unter Anwendung einschlägiger elektrotechnischer Normen aufzubauen. Falsche oder nicht sachgemäße Anwendung kann gefährlich sein. Lesen Sie bitte vollständig diese Bedienungsanleitung, bevor sie Ihre Lichterkette bzw. Lichtanlage aufbauen.
Dieses Produkt darf nur mit Sicherheitskleinspannung (SELF) betrieben werden (Schutzklasse III).
Maximaler zulässiger nominaler Wert der Sicherung ist 10 A!
Dieses Produkt ist kein Spielzeug! Er darf nicht in die Hände von Kindern gelangen und darf nicht als Spielzeug verwendet werden.
Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Querschnitte.
Beachten Sie die Technischen Daten, insbesondere die maximale Strombelastbarkeit des Leistungspfads. Eine Überlastung kann zur Zerstörung dieses Produkts und/oder zu einem Brand führen und muss durch eine gezielte Auslegung der Lichtkette bzw. Lichtanlage sowie durch ggf. Integration der Sicherungselemente sowohl im normalen Betrieb als auch im Fehlerfall vermieden werden.
Installieren und anschließen Sie dieses Produkt ausschließlich im spannungslosen Zustand! Achten Sie auf die korrekte Polarität!
Bei Sach- und Personenschäden, die durch unsachgemäße Verwendung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt auch Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.
Bewahren Sie die Nutzungsinformationen digital oder ausgedruckt auf, so dass Sie immer darauf zugreifen können.
Diese Produkt ist nur für den Einsatz in Geräten für wohnungsähnliche Umgebunden geeignet.
Schützen Sie dieses Produkt vor elektrostatischer Entladung, um Beschädigungen zu vermeiden.
Jede andere Verwendung, als in diesen Nutzungsinformationen beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.
