ABC! WLED Controller Board (5-24V)

Achtung! Bestellungen werden aktuell ab dem 2. Juni versandt!

Produktinformationen "ABC! WLED Controller Board (5-24V)"
(Versand nur nach: DE, PL)

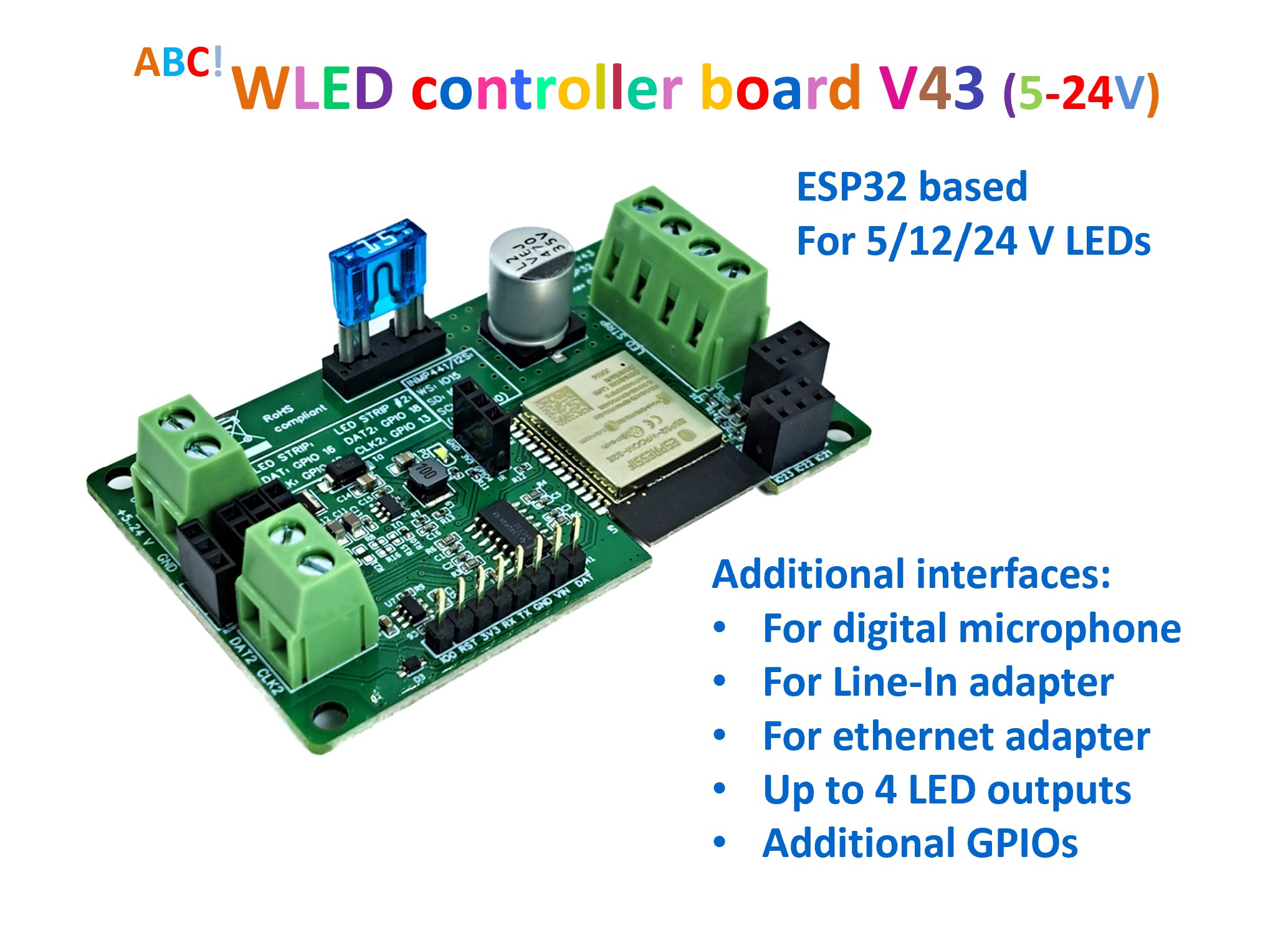

Beschreibung des WLED Controller Boards V43:

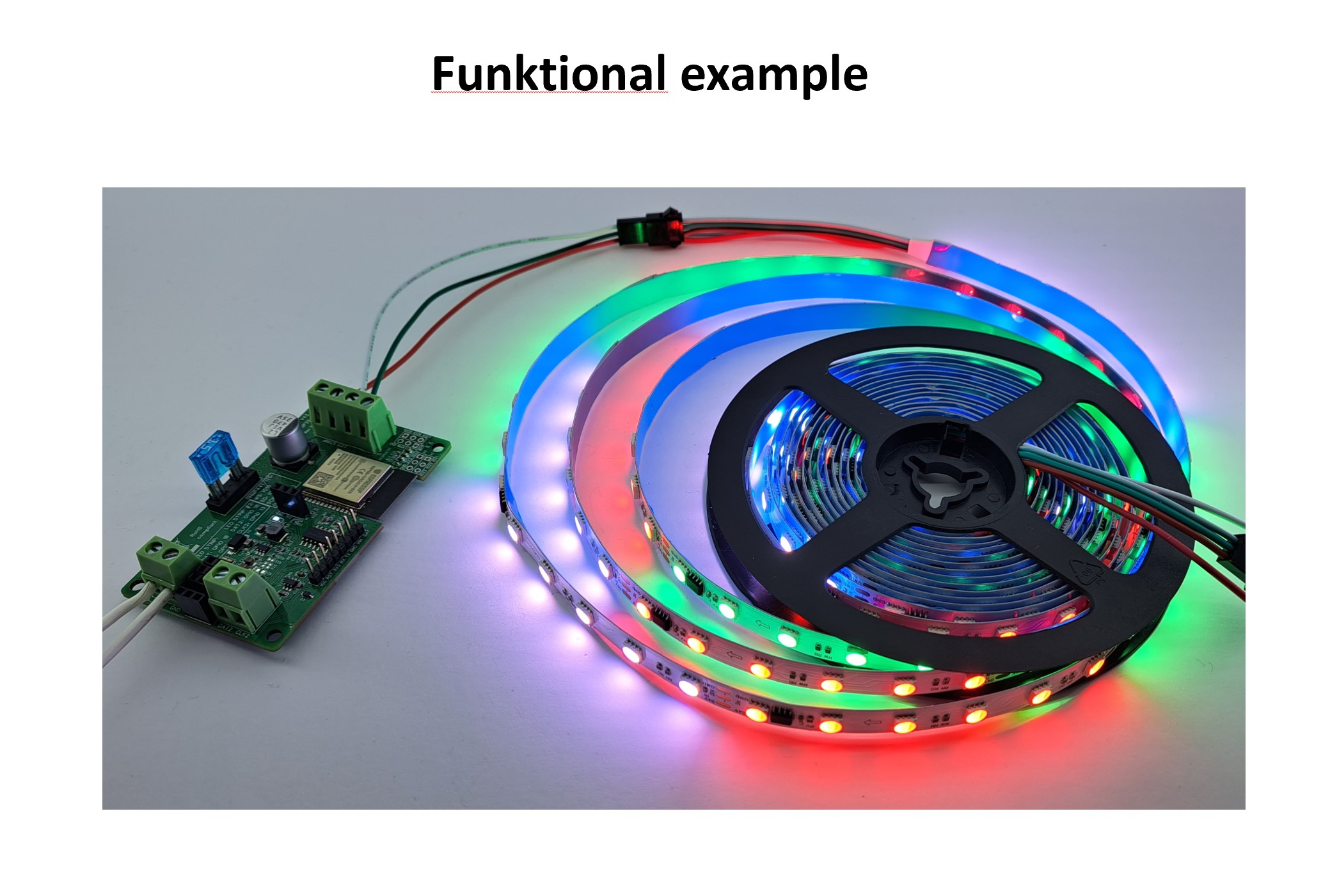

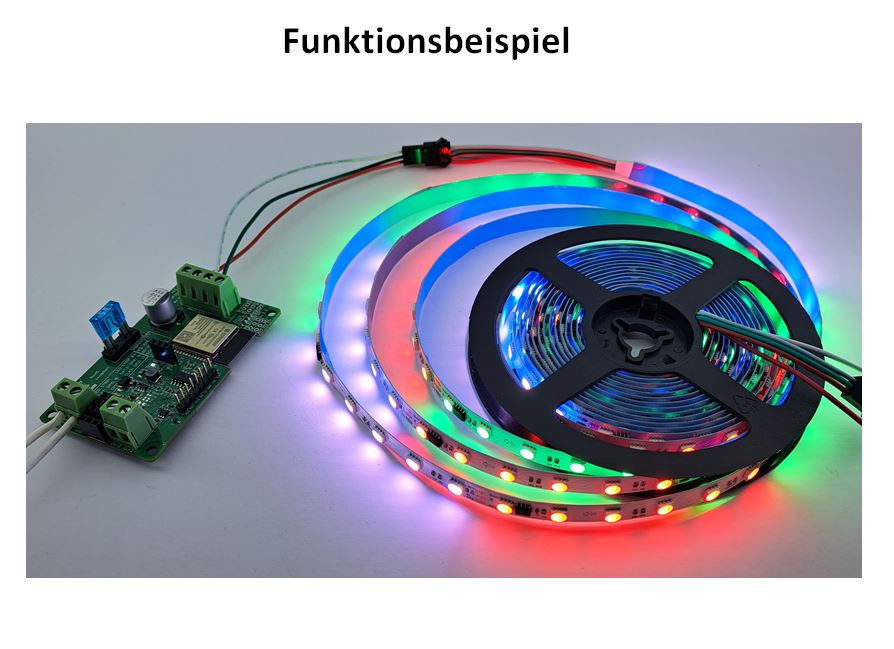

Mit diesem Produkt kann z.B. eine über WLAN gesteuerte Lichterkette bzw. Lichtanlage aufgebaut werden. Es basiert auf einem ESP32 Mikrocontroller. Für Aufbau einer Lichterkette bzw. Lichtanlage werden zusätzlich zu diesem Produkt ein Netzteil sowie ein oder mehrere LED Streifen benötigt. Folgende LED Typen werden unterstützt: WS2812B, WS2813, WS2815, SK6812(RGBW, RGBNW, RGBWW), APA102, WS2801, WS2811, LPD8806, WS2814 RGBW (ab WLED 0.14.1), COB-RGB WS28xx, WS2805 SPI RGBCCT (ab WLED 0.15.x), APA106 (ab WLED 0.15.x). Es werden 5V, 12V und 24V LED Streifen unterstützt.
Der Controller besteht im wesentlichen aus einem ESP32-WROOM-32E (4MB) Modul, Stützkondensator und einem SN74AHCT Pegelwandler um einen störungsfreien Betrieb der LEDs zu gewährleisten.

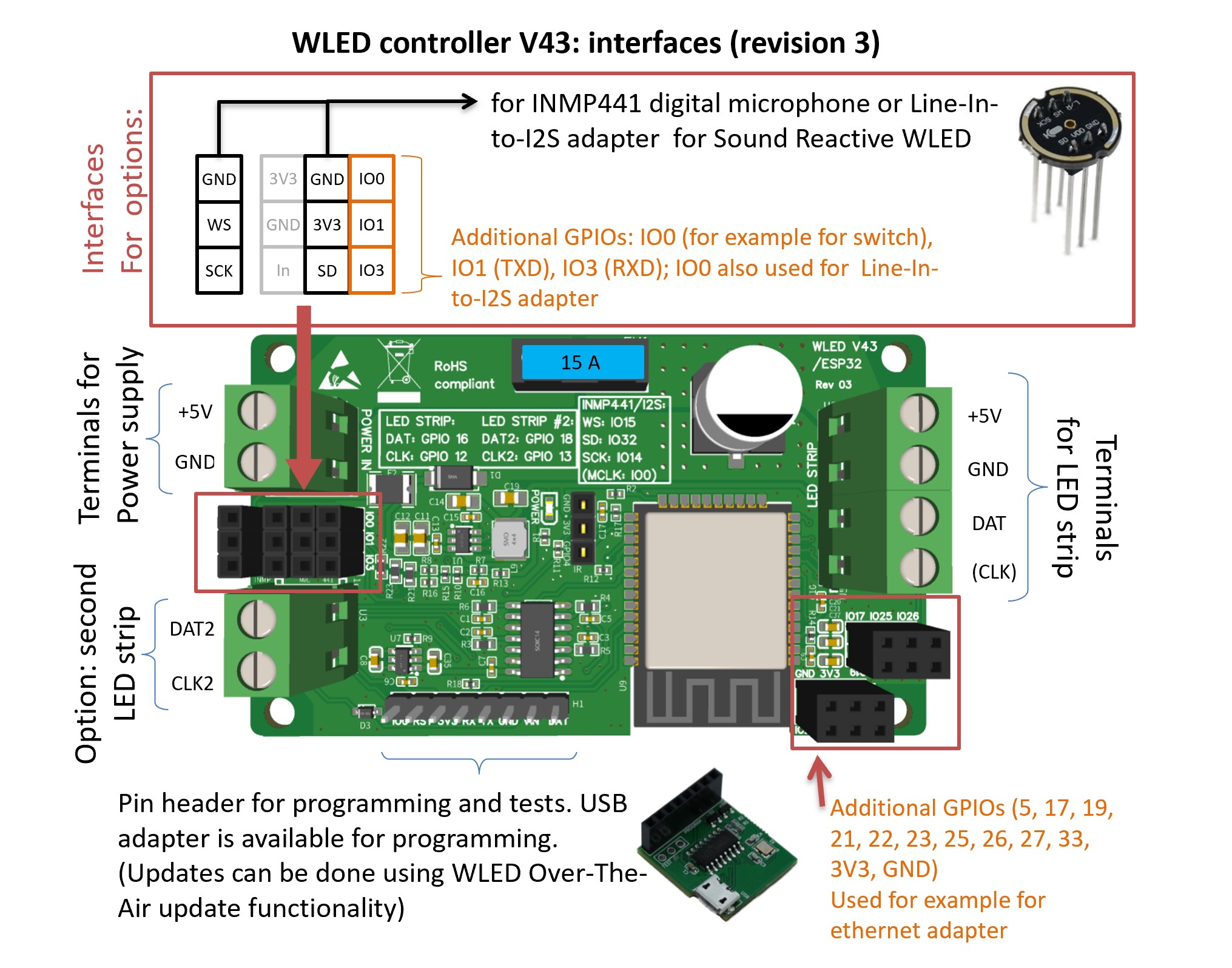

Neu ist die Revision 3: vorbereitet für Ethernet Adapter (im Shop separat verfügbar).

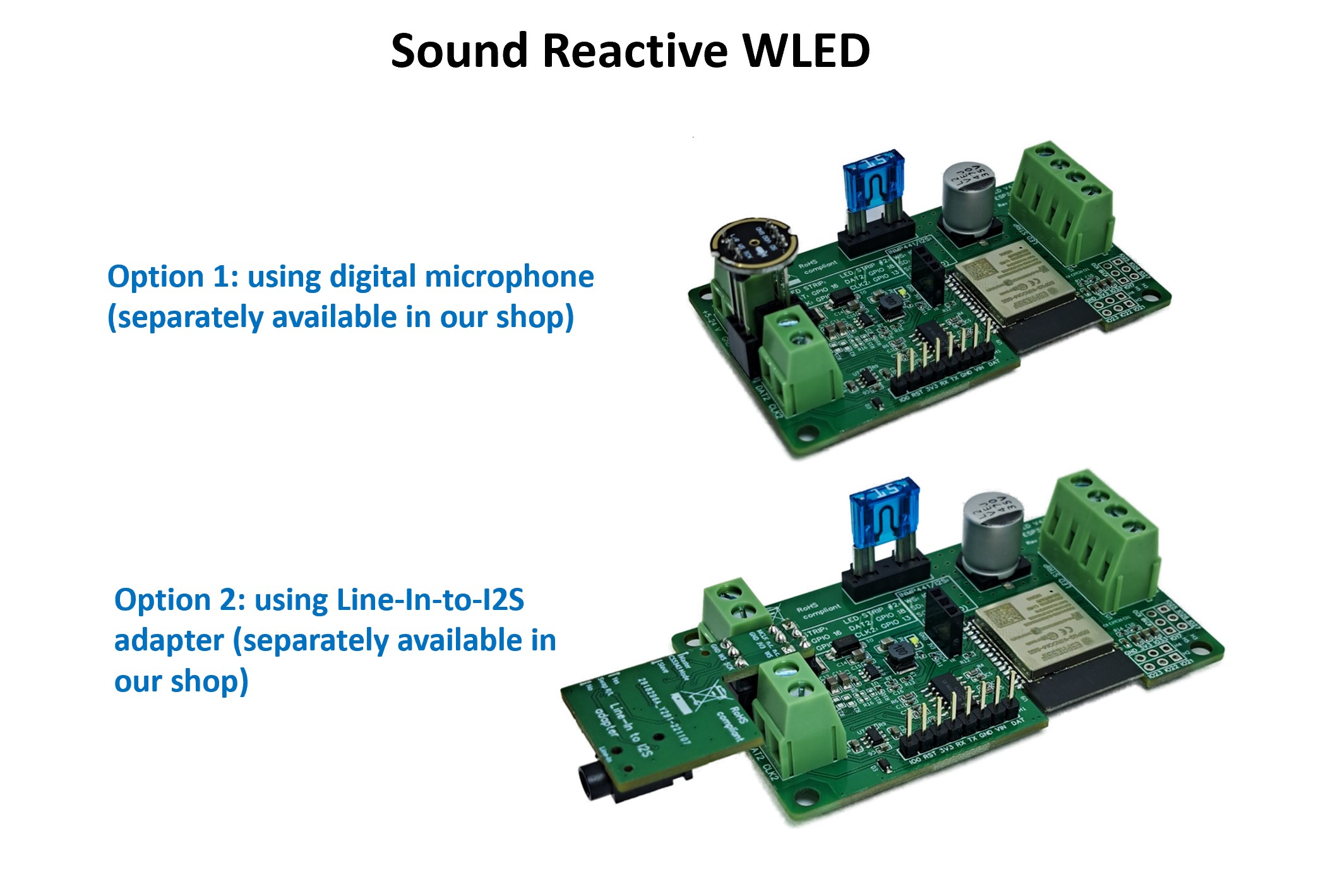

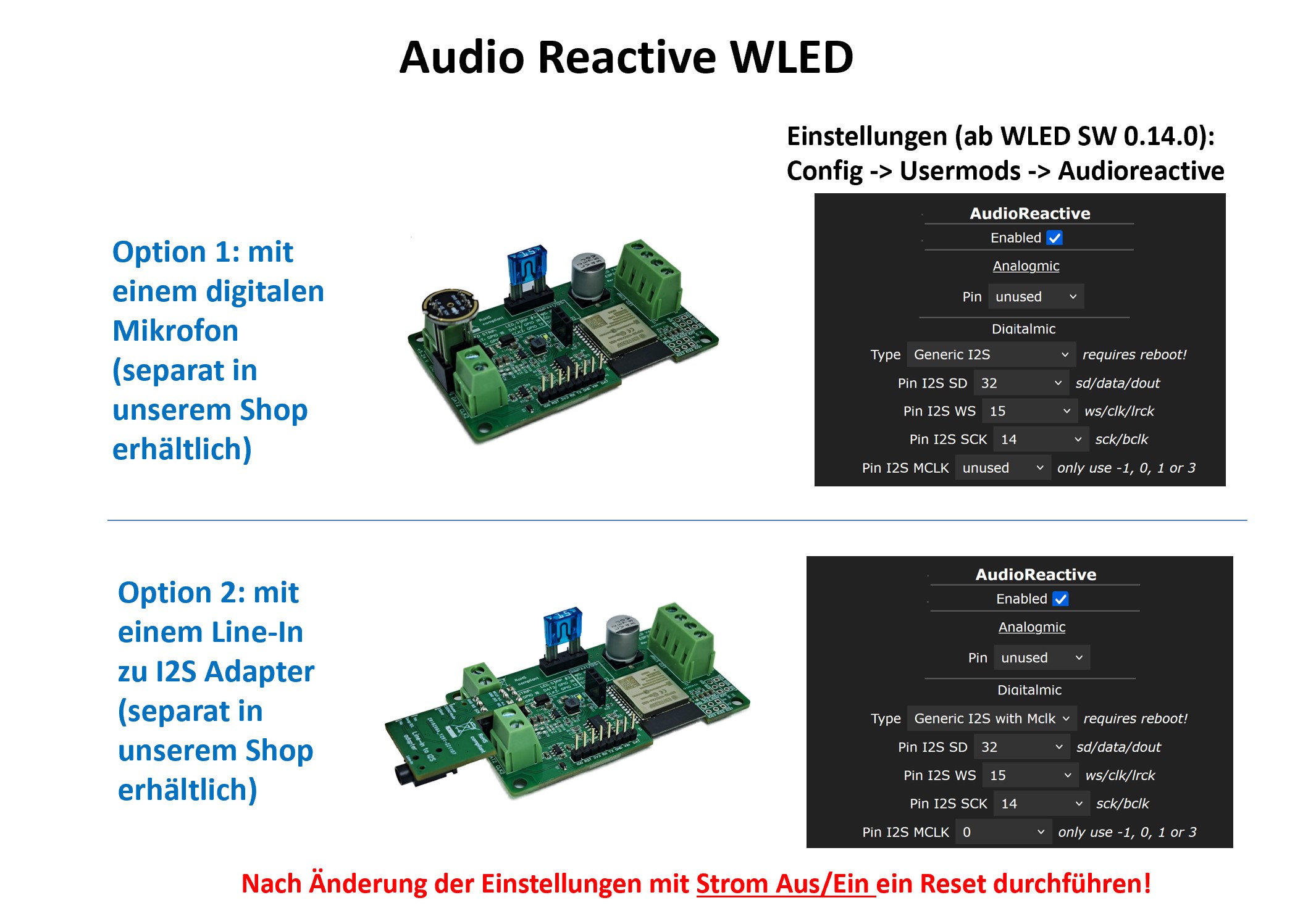

Dieses Produkt wird zum Testzwecke mit folgender Open-Source Software vorprogrammiert ausgeliefert: https://github.com/atuline/WLED (Sound Reactive Fork von https://github.com/Aircoookie/WLED) (SW Lizenzen hier)

Wiki (in Englisch) für diese Open-Source Software findet man unter: https://kno.wled.ge

Einen hilfreichen WLED FAQ findet man unter https://wled-faq.github.io/

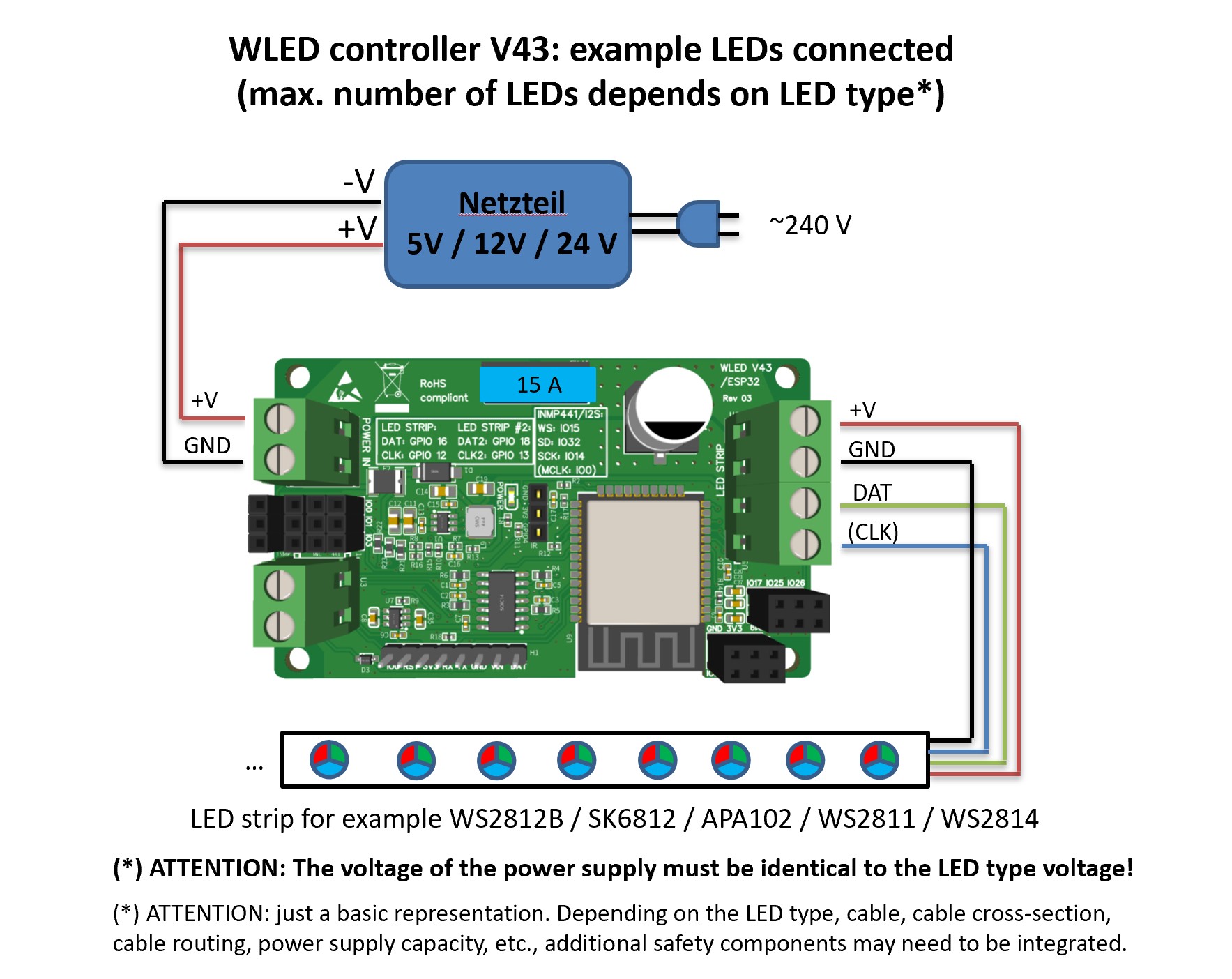

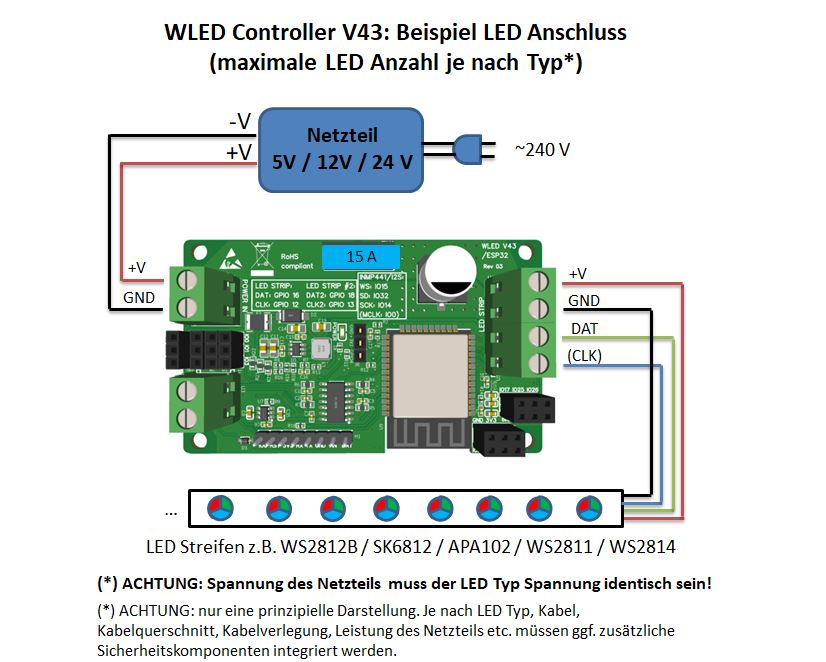

Achtung: die Spannung Ihres Netzteils muss immer der Spannung der LEDs entsprechen!  Also z.B. für 12V LEDs brauchen Sie ein 12V Netzteil.

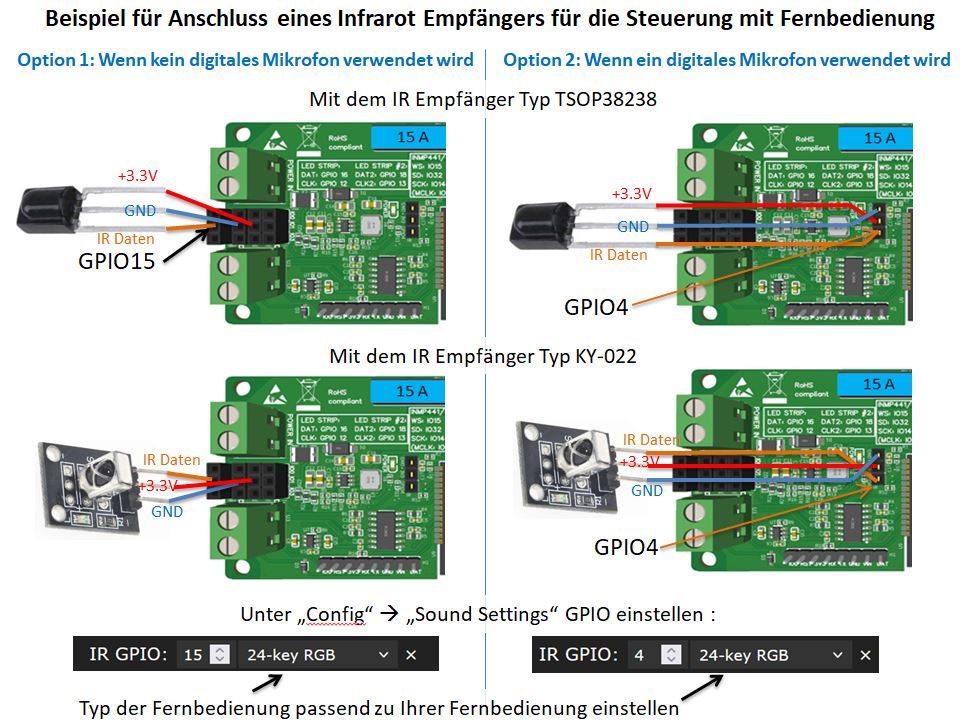

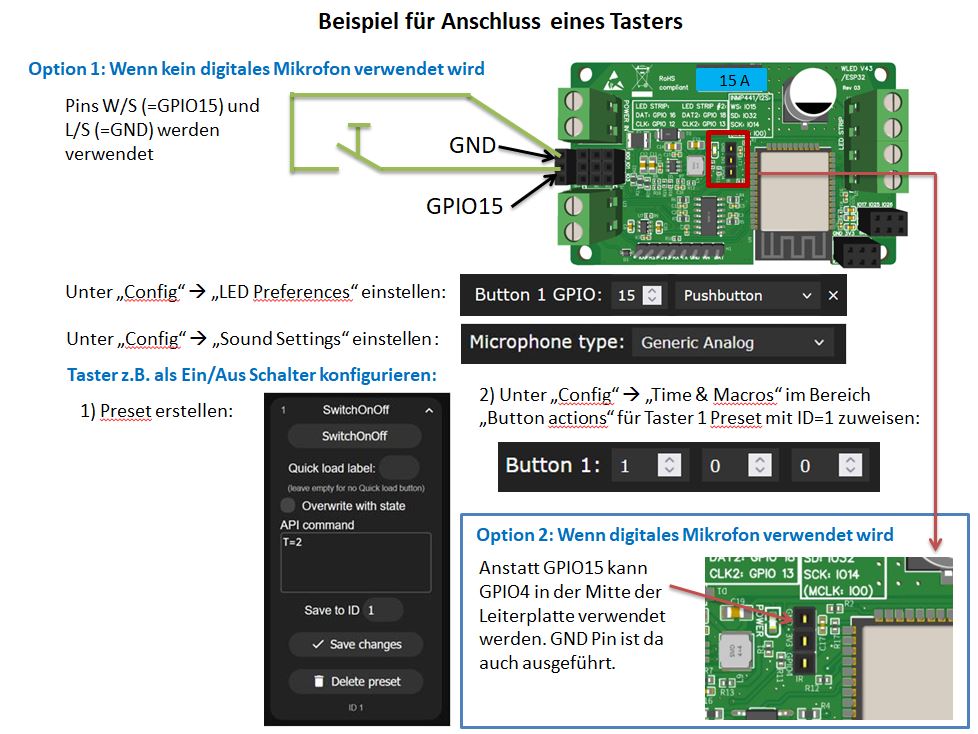

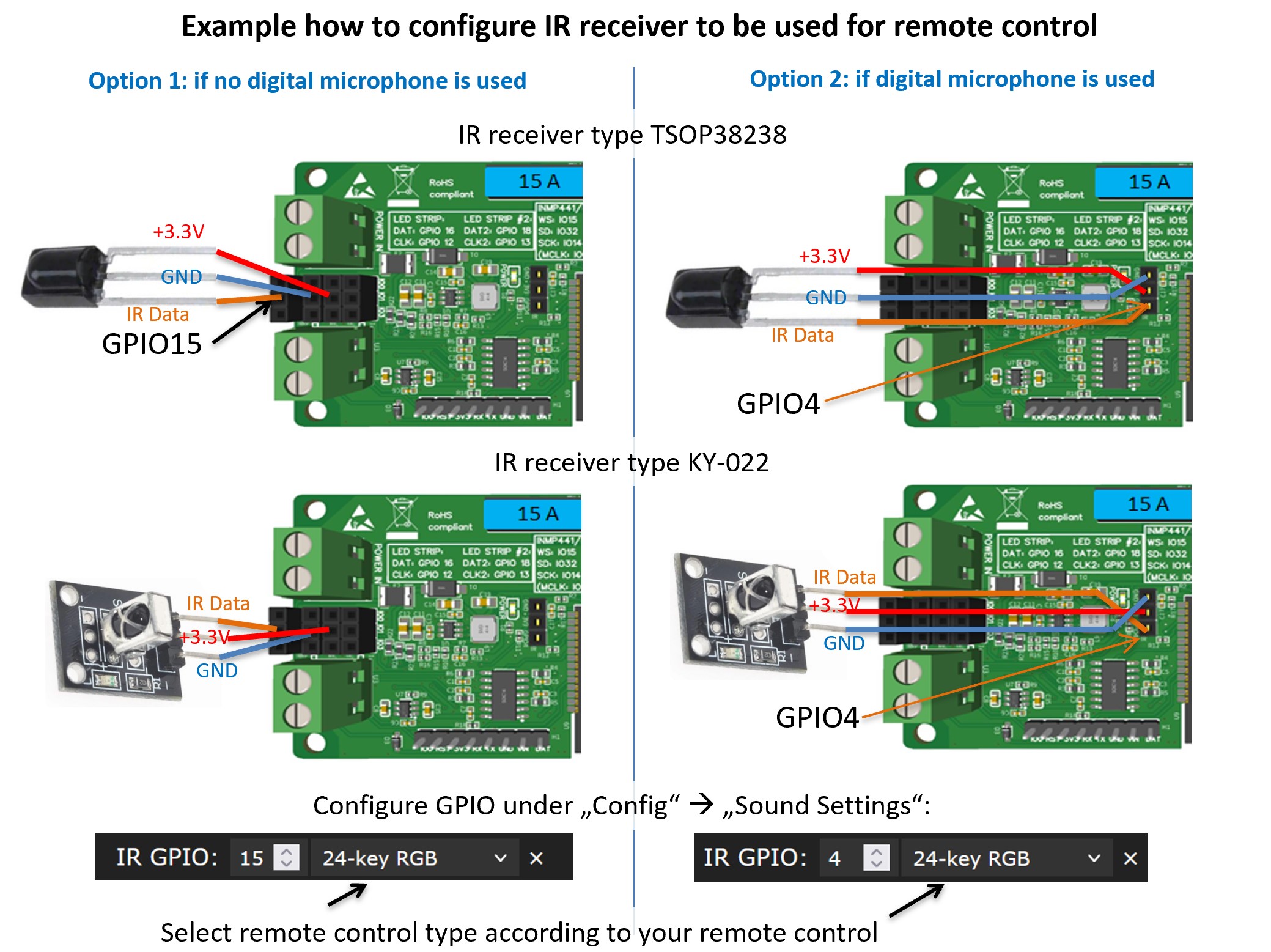

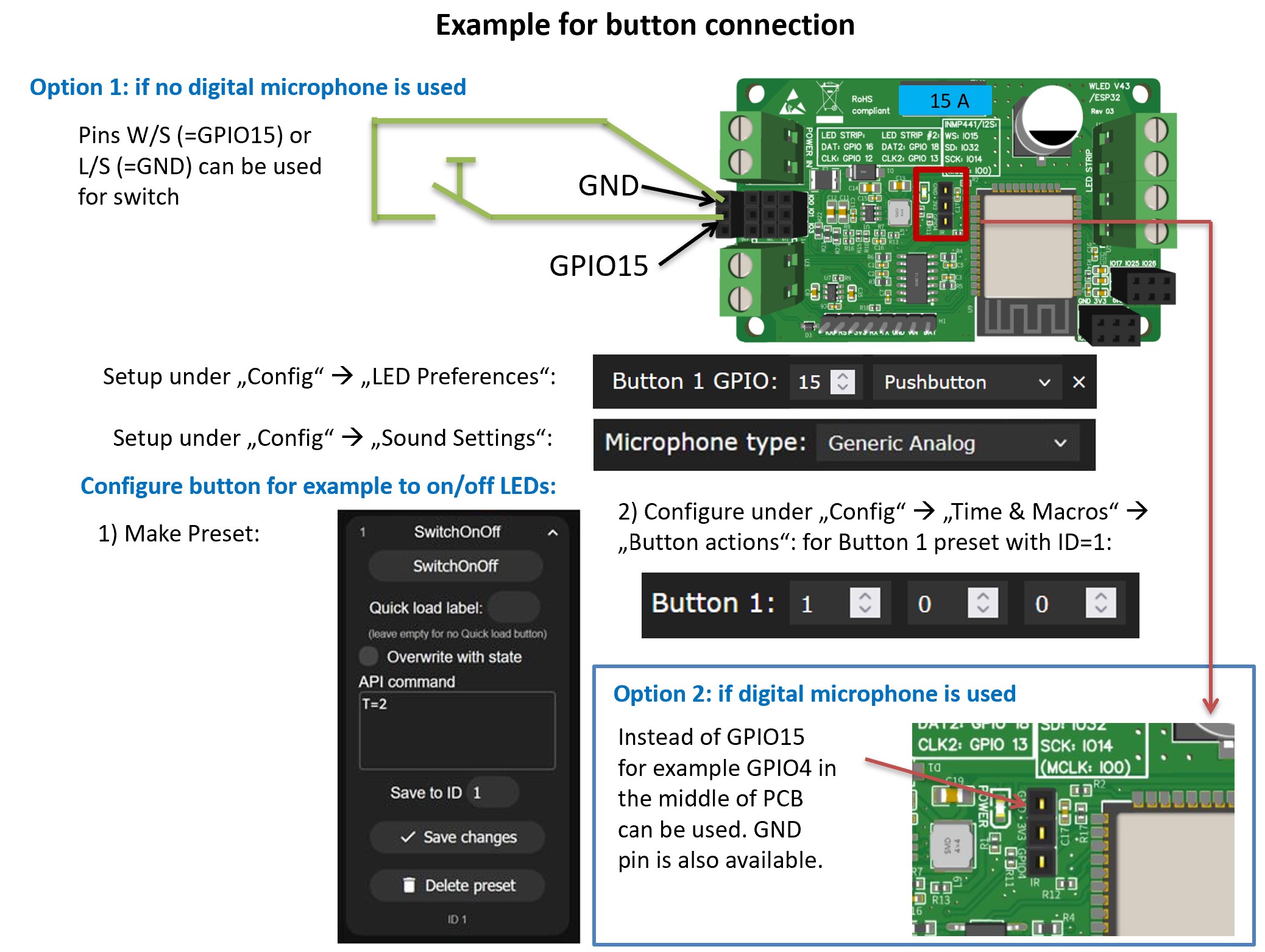

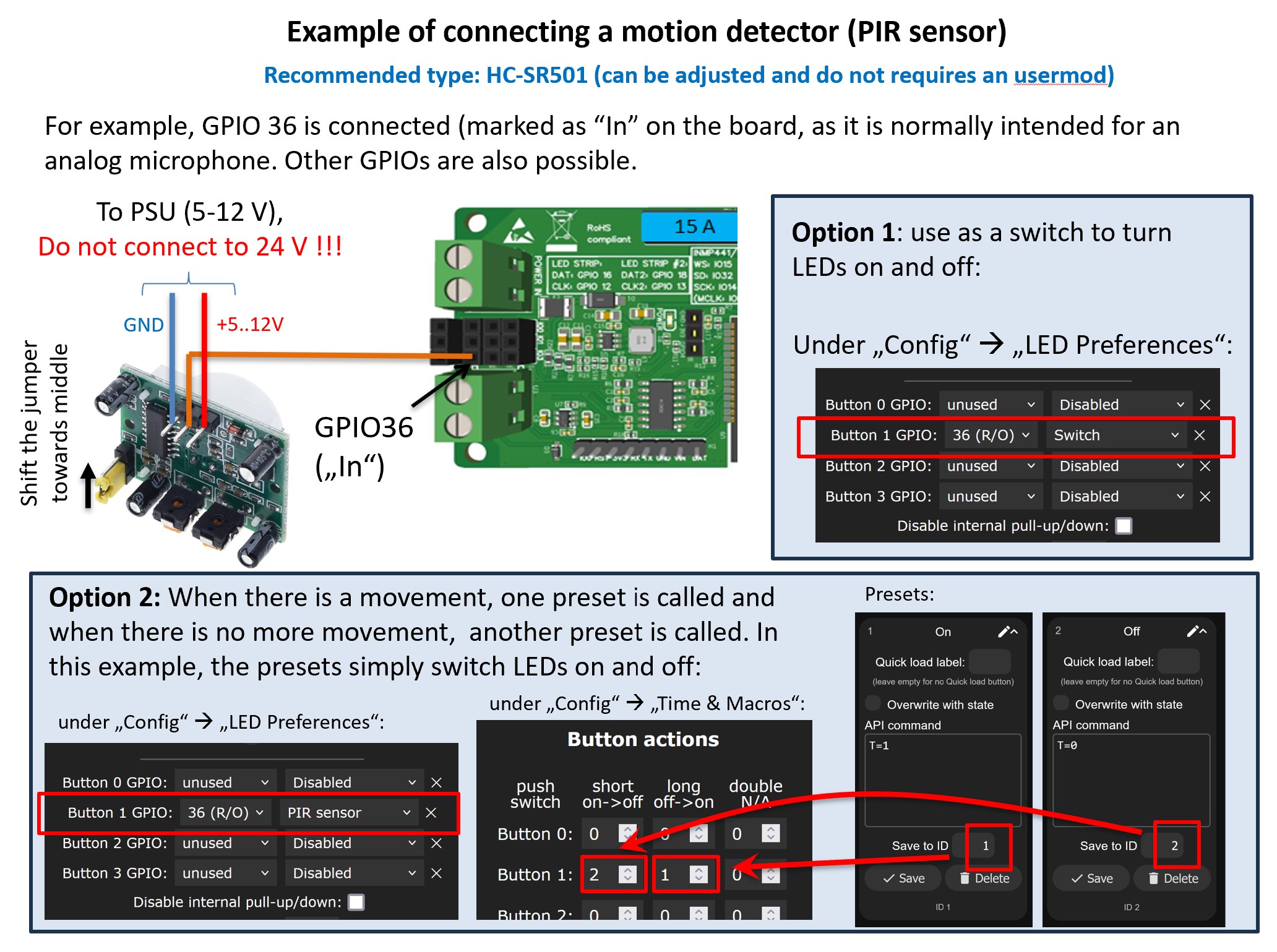

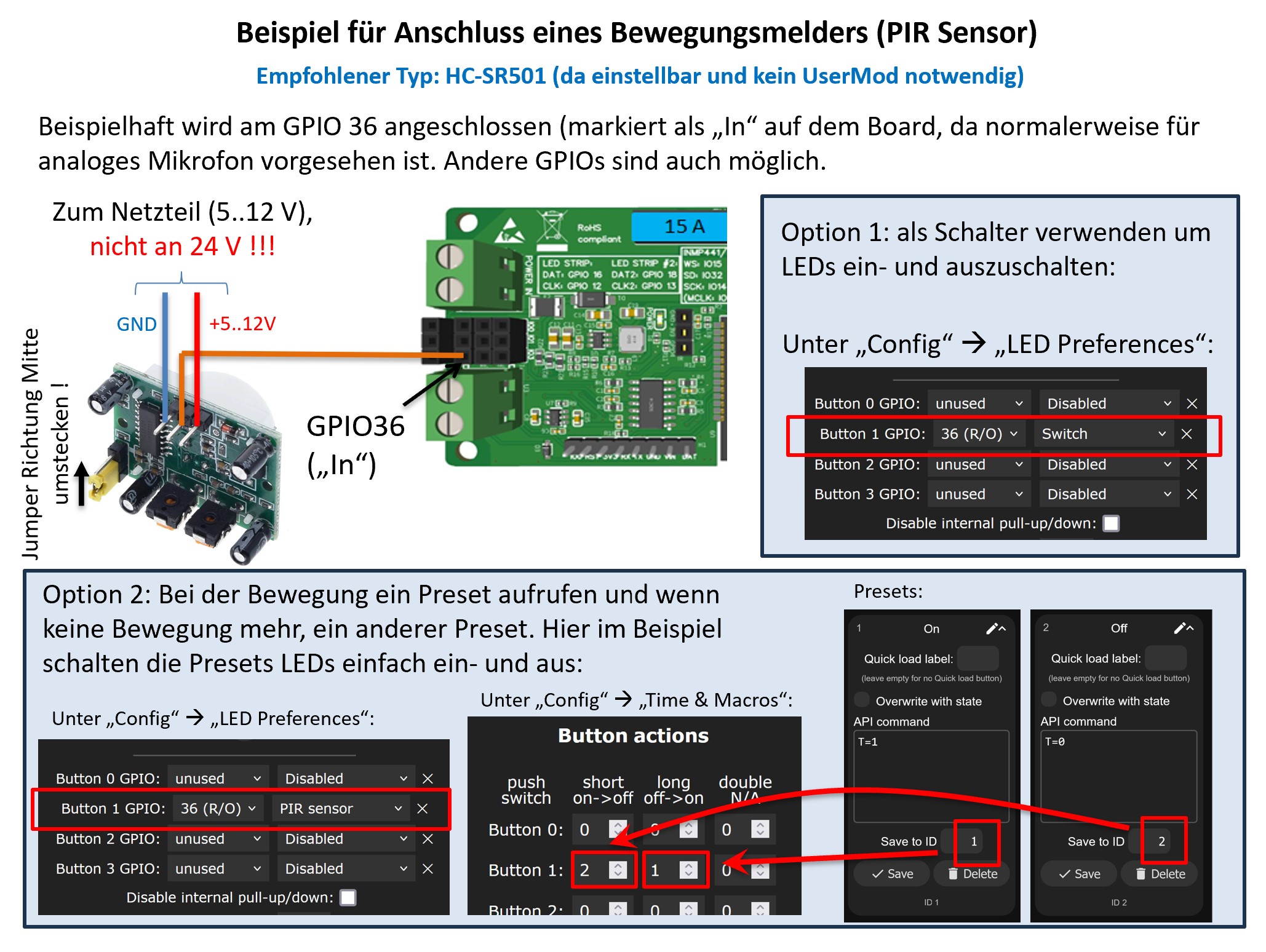

Nutzungsinformationen: WLED_V43_Controller_Nutzungsinformationen.pdf

Achtung LED Strips mit Clock Signal: Eventuell  (von LED Streifen abhängig) muss man in LED Einstellungen beim "Clock" von "Normal" auf "Slow" umstellen für einen stabileren Betrieb.

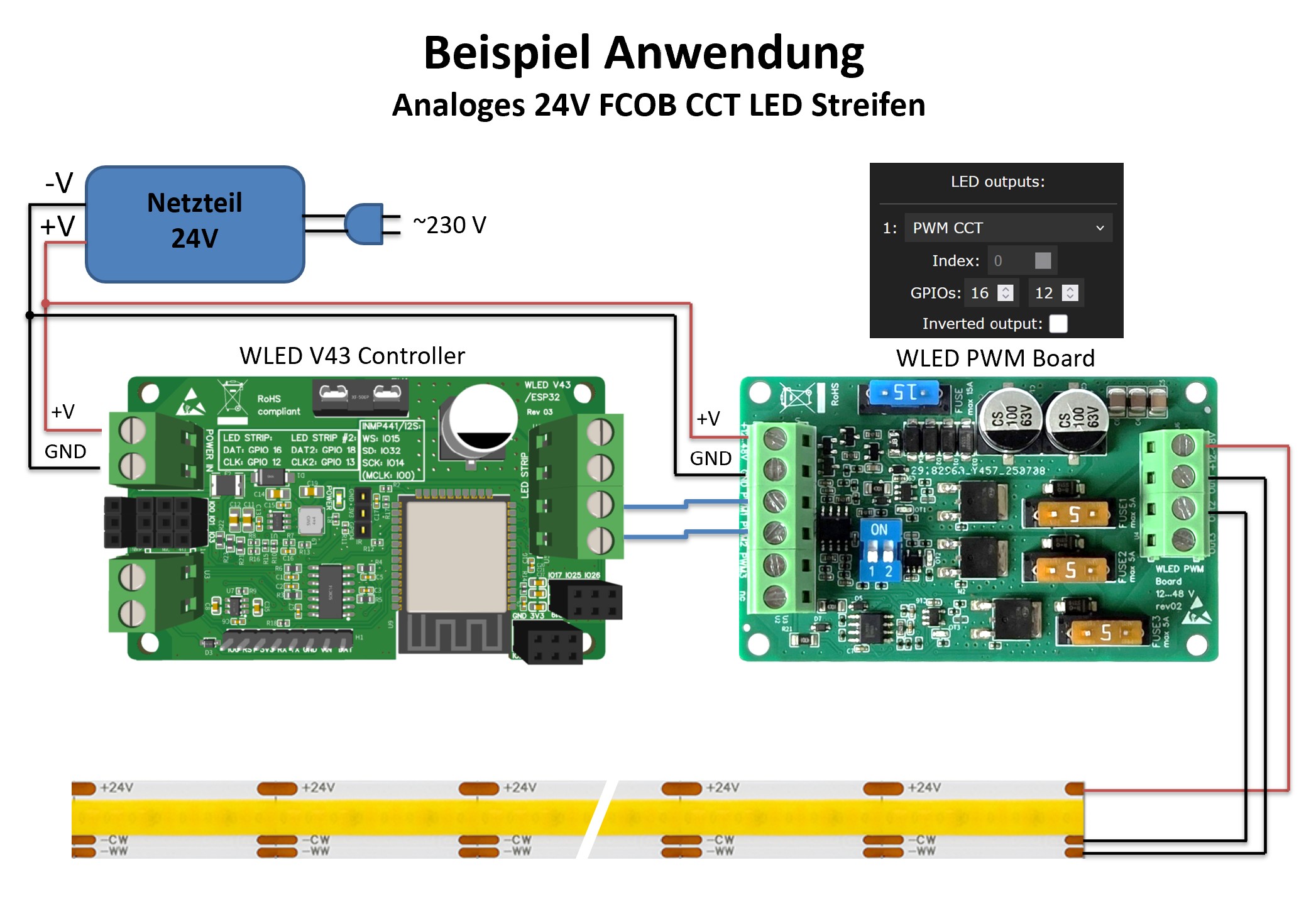

Achtung analoge, nicht einzeln adressierbare (PWM gesteuerte) LED Streifen: zusätzliche Hardware notwendig. Siehe WLED FAQ, Frage "Wie steuert man analoge LED Streifen an?" im Fragenbereich "LED Streifen".

Lieferumfang:

  • WLED Controller Board, getestet und vorprogrammiert

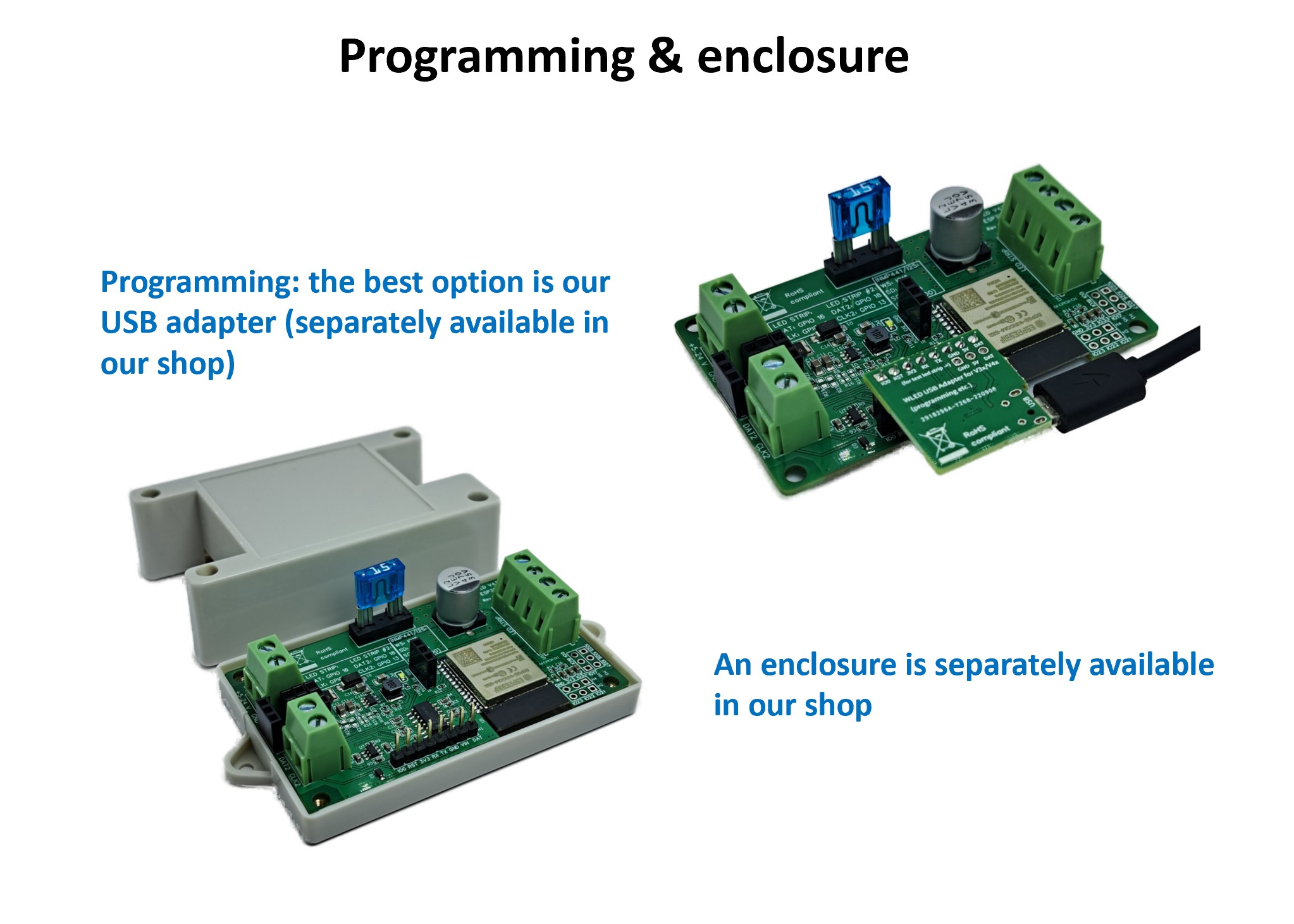

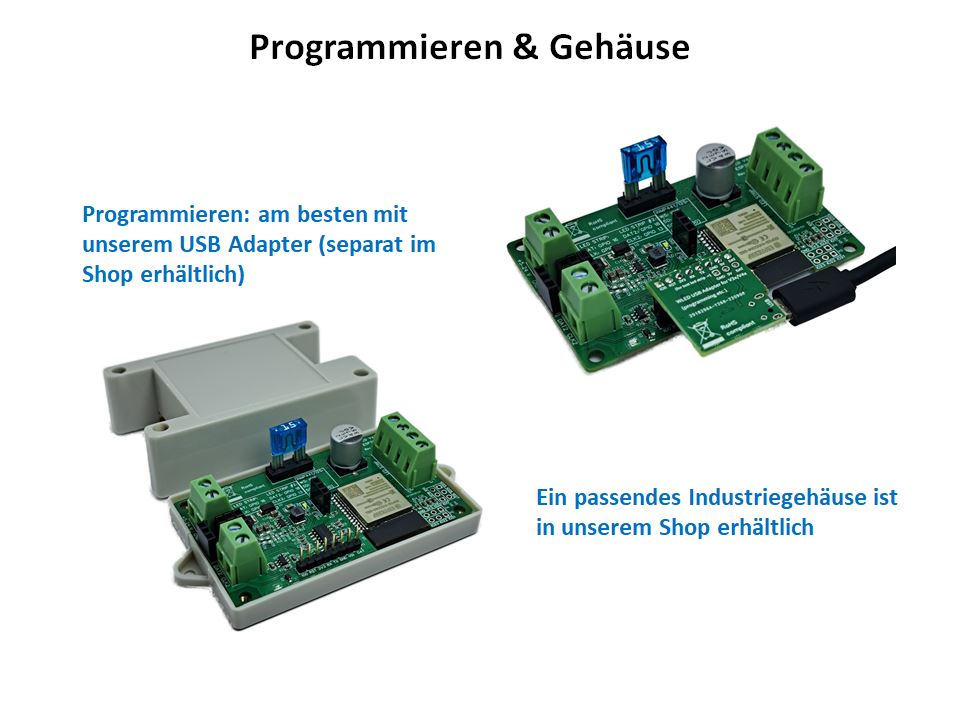

Separat erhältliches Zubehör:

Vorteile unserer WLED Controller:

  • Wir verwenden stabile, korrekt und mit Margin dimensionierte Spannungswandler um eine stabile Funktion auch mit eher schwierigen Netzteilen zu gewährleisten
  • Unsere WLED Controller besitzen umfangreiche Plug& Play Schnittstellen. Damit ermöglicht man einen sauberen Aufbau ohne „Kabelsalat“
  • Wir verwenden hochqualitative, industriell gefertigte und bestückte Leiterplatten. Das ist ein wichtiger Baustein für lange Lebensdauer unserer WLED Controllern
  • Unsere WLED Controller sind mit originalen, nach technischen Standards qualifizierten ESP8266 / ESP32 Modulen von Espressif bestückt. Keine billige ud fragwürdige Nachbauten!
  • Wir verwenden ausschließlich schnelle Level Shifter sowie EMV Filter an Ausgängen um ein einwandfreie Steuersignale für LED streifen zu erzeugen bei verbesserten EMV Eigenschaften
  • Der Leistungspfad in unseren WLED Controllern ist umfangreich geprüft und es werden qualitative Schraubklemmen verwendet, was die vorgegebene Stromtragfähigkeit und lange Lebensdauer garantiert
  • Unsere WLED Controller beinhalten diverse Sicherheitsmaßnahmen: Schmelzsicherung im Leistungsstrompfad, Schutzbeschaltung des Elektronikteils
  • Unsere WLED Controller werden vor der Auslieferung geprüft und vorprogrammiert. Damit ist ein leichter WLED Start möglich

Technische Daten:

  • Versorgungsspannung: 4.7 V bis 24.3 V
  • Umgebungstemperatur Betrieb: +5°C … +35 °C
  • WiFi Standard: IEEE 802.11 b/g/n, 2.4 GHz
  • Abmessung: 78x46.5x22 mm
  • Maximale dauerhafte Strombelastbarkeit Leistungspfad (+V, GND): bis zu 13 A (je nach Kabelquerschnitt und Umgebung)
  • Durchschnittliche Leistungsaufnahme in Power On Zustand (ohne Lastpfad): 0,60 W
  • Durchschnittliche Leistungsaufnahme in Power Off (vernetzter Bereitschaftsbetrieb): 0,27 W
  • Durchschnittliche Leistungsaufnahme in AP Mode (Konfigurationsmode): 0,6 W
  • Stromaufnahme, Peak (ohne Last): 800 mA
  • Wirkungsgrad bei Volllast: typ. 94 %
  • Verlustleistung bei Volllast: typ. 4 W
  • Umgebungstemperatur Lagerung/Transport: -20 °C … 60 °C
  • Schraubklemmen: Solldrehmoment: 0,4 Nm
  • Schraubklemmen, Kabelquerschnitt: 0,5 … 2,5 mm2, starr oder flexibel mit Aderendhülse Schraubklemmen, Abisolierung/Hülsenlänge: 6-7 mm / 8 mm
  • Antenne: integrierte Leiterplatten-Antenne 3.7 dBi
  • Gewicht: 29.2 g
  • Maximale dauerhafte Strombelastbarkeit des Leistungspfads des Geräts (Netzteil Anschluss zum LED Streifen Anschluss, jeweils für +V und GND)*: Leitungsquerschnitt / Maximale dauerhafte Strombelastbarkeit(*):
  • 0,5 mm2 / 3 A
  • 0,75 mm2 / 6 A
  • 1 mm2 / 9 A
  • 1,5 mm2 - 2,5 mm2 / 13 A

*Diese Angaben alleine dürfen nicht zur Dimensionierung der Leitungen verwendet werden. Dazu müssen andere Bedingungen, wie Leitungstyp, Installationsart, Leitungsverlegung, Leitungslänge etc. berücksichtigt werden.

Pflichtangaben:

WEEE Reg.-Nr.: DE34359026

Gefahrenhinweise:

  • Dieses Produkt ist für die Verwendung durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen bestimmt. Das bedeutet, dass die Person muss fähig sein, die aufzubauende Lichterkette bzw. Lichtanlage korrekt zu dimensionieren (inkl. z.B. Auswahl des Netzteils, der Lichterkette, Leitungsauswahl, evtl. notwendige Sicherungselemente) und unter Anwendung einschlägiger elektrotechnischer Normen aufzubauen. Falsche oder nicht sachgemäße Anwendung kann gefährlich sein.
  • Lesen Sie bitte vollständig diese Informationen, bevor sie Ihre Lichterkette bzw. Lichtanlage aufbauen.
  • Dieses Produkt darf nur mit Sicherheitskleinspannung (SELF) betrieben werden (Schutzklasse III).
  • Dieses Produkt ist kein Spielzeug! Er darf nicht in die Hände von Kindern gelangen und darf nicht als Spielzeug verwendet werden.
  • Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Querschnitte.
  • Beachten Sie die Technischen Daten, insbesondere die maximale Strombelastbarkeit des Leistungspfads. Eine Überlastung kann zur Zerstörung dieses Produkts und/oder zu einem Brand führen und muss durch eine gezielte Auslegung der Lichtkette bzw. Lichtanlage sowie durch ggf. Integration der Sicherungselemente sowohl im normalen Betrieb als auch im Fehlerfall vermieden werden.
  • Installieren und anschließen Sie dieses Produkt ausschließlich im spannungslosen Zustand! Achten Sie auf die korrekte Spannung und Polarität!
  • Bei Sach- und Personenschäden, die durch unsachgemäße Verwendung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt auch Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.
  • Diese Produkt ist nur für den Einsatz in wohnungsähnlichen Umgebunden geeignet.
  • Schützen Sie dieses Produkt vor elektrostatischer Entladung, um Beschädigungen zu vermeiden.
  • Jede andere Verwendung, als in diesen Nutzungsinformationen beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.
